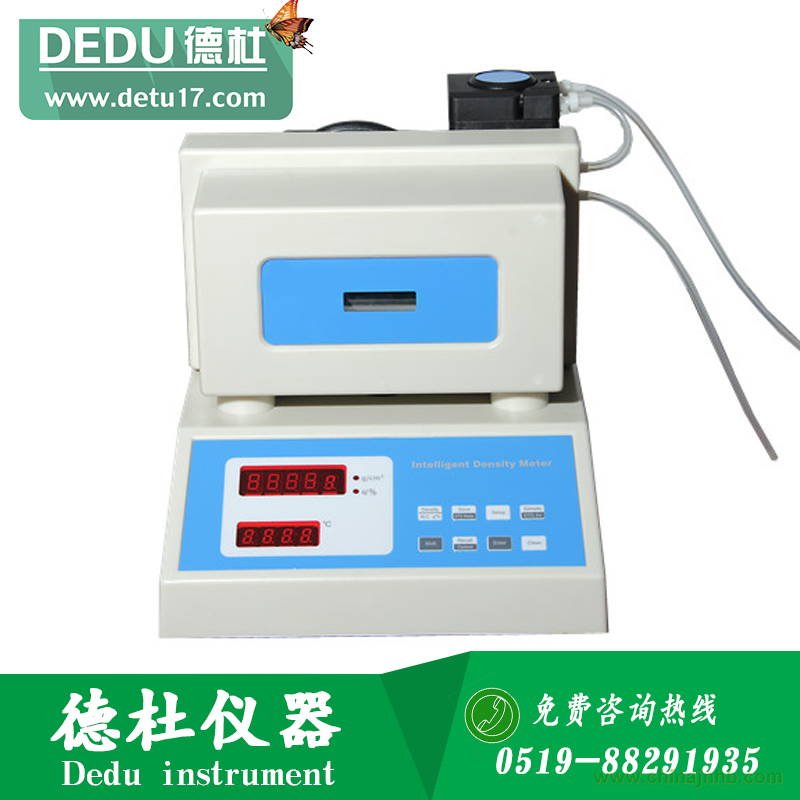

XF-MD1000恒溫式電子式液體密度計

通過顯示屏可直接讀出被測液體密度

能存儲80組檢測數據

主機具有采樣、數據回調、刪除等功能

鍵控操作，采樣分自動進液與手動進液

誤差校驗簡便，日常使用只需用純水即可對儀器進行校準

量程寬：可直接對0～1.99999g/cm3段的液體密度測量

綜合誤差小：可直接顯示出液體溫度在20℃時密度值 (溫度恒定值可由用戶指定，在出廠時一次性預置完成；控溫精度分±0.1℃和±0.05℃兩種)。

工作量小：可直接讀出標準溫度下的密度值和對應的濃度值

節省資源：每次采樣僅2ml

自動化程度高：(1)自動進樣；(2)自動校準；(3)自動恒溫

性價比高：性能品質可與國外產品相媲美，價格只有同類產品的幾分之一

 恒溫式電子式液體密度計XF-MD1000是采用振筒式密度傳感器的原理進行液體密度測試的。將待測液體壓入諧振筒傳感器后，由單片機進行測量運算顯示其密度值，快速直接，而且靈敏度高。該密度計可廣泛用于各種液體密度的測量（除氫氟酸外），密度測量范圍在0～1.99999g/cm3之間的都能直接測量；且配合相應的濃度轉換軟件，可直接讀出對應的液體濃度值，本儀器標準配置為酒精密度與濃度轉換軟件，其他密度與濃度轉換軟件需另行配置。

1、 密度測量范圍及準確度：

注意：若有特殊參數要求的濃度計，如酒精計、硫酸計等可另外定做。

2、采樣容量：每次進樣約2ml(自動進樣與手動進樣)

3、環境溫度：分5℃～35℃和10℃～30℃兩種

4、控溫功能：將被測樣品恒溫到20℃

5、數據存貯容量：最多80組數據，密度值或濃度值

6、電源：220V±22V，50Hz±1Hz，50VA

二.相關技術

密度是液體或氣體的固有特性參數之一，即每單位體積內所含物質的質量，其單位為千克/立方米或克/立方厘米。液體密度測量在計量、科研、貿易結算和工業生產中有著重要意義。

蠕動泵工作原理 說明

就象用手指夾擠一根充滿流體的軟管，隨著手指向前滑動管內流體向前移動。蠕動泵也是這個原理只是由滾輪取代了手指。

蠕動泵的特點：

無污染：流體只接觸泵管，不接觸泵體

精度高：重復精度，穩定性精度高

低剪切力：是輸送剪切敏感，侵蝕性強流體的理想工具

密封性好：具有良好的自吸能力，可空轉，可防止回流

維護簡單：無閥門和密封件

U型振蕩管測量密度法 說明

振蕩管  振蕩周期的平方與管內填充液體樣品的密度成正比。U型振蕩管的設計原理正是基于此，計算公式為如下：

ρ＝A×P2—Bρ  -- density (密度)；P   -- period (振蕩周期)；A，B -- U型管常數，與U型管的質量和體積有關系。U型振蕩管測量密度法的優勢：

測量真密度：不受空氣浮力影響，不受重力影響

高精確度：不受人為因素影響

進樣量小：每次只需要2ml

便于恒溫控制

測量操作方法

開機恒溫

本機為精密測量儀器電源插座必須使用帶有安全地線的可靠電源，接通儀器電源開關，密度顯示數碼管閃亮（如儀器長時間不用則剛開始需經30分鐘預熱后方可測量使用），恒溫槽進行恒溫控制。

為滿足對不同液體測量的需要我公司隨儀器配了兩種導液管。測無強腐蝕性化學試劑、飲料、酒精等液體，可用儀器已配好的導液管；如果是強酸、強堿、石油醚等強腐蝕液體，要更換成隨儀器配帶的耐酸、堿和耐油的導液管，按4.2蠕動泵注氣法測量測量。

用泵輪壓管裝置壓緊導液管

抽取樣液前需要將泵管壓緊，順時針推動泵輪壓管裝置手柄，聽見掛鉤響聲，即為壓緊（出廠前通常已壓緊）。

校準

3.1整機校準

為使測量精確，在長期未使用或溫差變化較大的季節需對整機初始空氣密度值校準。方法如下：保持實驗室溫度在20±1℃條件下，儀器放置2個小時后，開機恒溫預熱1小時（確認管內為干燥的空氣，無其它液體殘留），這時看儀器的密度顯示應該為0.00129g/cm3，若相差較大則需對空氣密度進行校準，先按住功能Ⅱ鍵再按住采樣鍵維持5秒，當顯示屏閃爍并有聲短提示音時即表示空氣校準完畢，此時的密度顯示值應為0.00129g/cm3左右。

3.2 測試前校準

在日常測量前應先對儀器進行標準水的校準。方法如下：在開機預熱后，注入蒸餾水當密度值穩定后，看其在20℃時蒸餾水的密度與理論值0.99820 g/cm3的誤差應小于0.00020g/cm3，否則應校準。按住“功能Ⅱ”鍵，再按“標準(水)”鍵即可。此時，密度顯示應為0.99820g/cm3左右。再次按以上橫線部分操作直至兩次結果一致，即為有效校準（注：校準時水要保證其純度，多沖洗幾次，并確認振筒內無氣泡，才能使校準數據準確。）。

液體密度測量

4.1 蠕動泵吸入法測量將進液管插入液樣中，按動“采樣”鍵，樣液被蠕動泵吸入振筒中。每按一次采樣鍵，定量吸入幾毫升樣液。為了讀數準確，避免被測樣液掛壁、殘留可將新樣液和空氣交替、斷續注入，利用液體與空氣的表面張力將殘液帶出，再進行測試。

蠕動泵壓氣法測量

按動“采樣”鍵，蠕動泵開始往樣瓶里注入空氣，通過氣體壓力樣液就會注入到儀器中進行測量。

樣液吸入振筒后，要通過觀察口觀察振筒內樣液中是否有氣泡，如有氣泡，則會影響測試結果，應重新檢查管路，重新抽吸樣液。

4.3注射器推入法測量

此法屬于手工操作可用于精準測量：1.首先把蠕動泵壓管裝置打開；2.待測液體吸入注射器中，把注射器連接上進液管道；3.慢慢推動注射器至液體充滿振蕩管傳感器并觀察沒有氣泡時即可等待測量；4.測量后可再推入幾毫升繼續測量，直至相鄰兩次測量結果一致，即為測量準確結果。

注意：如測量用液體為酸堿溶液，一定要換上耐酸堿專用管路

恒溫后讀數

5.1密度值的讀數

由于樣液溫度不一定為20℃，故吸入振筒后，造成振筒溫度變化。所以需經一段時間的恒溫控制，溫度顯示恒至20±0.1℃范圍內數碼管不再閃動，保持1分鐘（萬分之二以上的型號為4分鐘）后聽到三聲短提示音方可讀取該被測液體密度值。

5.2酒精度值的讀數

對于酒精度的測試，可按“密度/酒精度”鍵，至“%v/v”LED指示燈亮，直接讀取酒精度值。當密度超出0.78923g/cm3～0.99820g/cm3范圍，即酒精度在0%～100%之外，表示非酒精液，此時指示為“— — —”。

在測試過程中，可按“存入”鍵，則將此時的測量數值和存貯次序存入存貯器，最多可存80組數據，如記錄第81組數據時則儀器發出報警音以提示該組數據為第81組已超出總記錄數量，且不被記錄。

清洗

6.1 自動清洗

清洗步驟

(1)將吸入管懸空，按住“清洗”鍵，將振筒內的液體排出。

(2)再用合適的清洗液清洗振筒直到振筒內看不到殘余物，將管中的清洗液完全排出。如：測量食用油后可用四氯化碳清洗幾次，再用酒精清洗，最后用純水清洗。

(3)按住清洗鍵交替吸蒸餾水和空氣3～5次進行清洗，直至由觀察窗觀察筒壁上無掛壁殘液為止。

(4)在下一次測量時按動“采樣”先交替吸入3～5段空氣和被測樣液，然后將吸液管插入被測液體中進行吸液。

6.2 手動清洗

(1)取一支10～20ml醫用注射器，與儀器進液管相連，把出液管放進合適的清洗液中，逆時針扳動泵輪壓管裝置掛鉤手柄，打開泵輪壓管裝置，抽動注射器將清洗液吸進儀器傳感器玻璃管內。

(2)推動注射器，把清洗液排出導液管。

(3)多次重復(1)～(2)操作，直至U型玻璃管傳感器清晰干凈(可以通過觀察窗觀察)。

注：手動清洗比自動清洗的效果更好。測量不易于清洗的介質后，可用手動清洗儀器。

7.烘干（高精度的液體密度計尤其重要）

為了保證儀器的精度，儀器清洗完成后要用烘干設備烘干（如洗耳球、烘干泵等）。烘干過程中可觀察密度顯示窗口的密度值顯示，烘干完畢后如果空管密度值跟測量前密度值基本一致，就可認為是密度計已經清洗干凈。。

8.清洗完后應保持泵輪壓管裝置處于打開狀態，防止導液管因為長時間的壓緊產生粘連。

五.測試數據的存貯、回調和刪除

1.存貯

待密度值穩定后，可按“存入”鍵，則將此時的測量數值和存貯次序存入存貯器，最多可存80組數據，如記錄第81組數據時則儀器發出報警音以提示該組數據為第81組已超出總記錄數量，且不被記錄。

2.回調

對已存貯的數據，可按“回調”鍵進行回調。采用先存貯先調出的方式。第一次按該鍵調出最早存貯的數據，數碼管顯示存貯密度(或酒精度,與回調前前顯示狀態一致)值和存貯次序，顯示時間保持5s。若在5s內再按“回調”鍵，則依次回調后一次存貯的數據，直至調完所有數據，再回調時，應無數據，有警示音提示；若回調至某一數據在顯示的5s內不再按“回調”鍵，則儀器自動退出回調功能，返回實時檢測的狀態。

例如：已存15組數據，第一次按“回調”鍵，則顯示最早存貯第01組數據，在顯示5s內再按“回調”鍵，則顯示第02組數據，再接著按該鍵，逐一顯示03組、04組……15組數據，再按該鍵，則響三短聲報警，表示已回調所有數據。如若在某一組數據(如第8組)顯示超過5s，則自動返回實時數據顯示，若再按“回調”鍵時，將重新從01組數據開始顯示。

3.  刪除

當數碼管顯示在回調狀態時，同時按住“功能Ⅱ”和“刪除”鍵3s將刪除所有存貯的數據。在其他狀態同時按“功能Ⅱ”和“刪除”鍵時將有警示音提示狀態錯誤。
