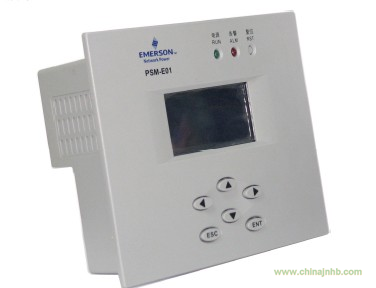

1、PSM-E01監控模塊安裝圖
2、PSM-E01監控模塊概述
艾默生PSM-E01直流屏監控模塊系統主要為合作廠家設計，用以組成小容量配置的直流系統，可應用于35kV以下低端變電站和各類用戶變的直流操作電源系統。配合HD系列電力用高頻開關充電模塊，PSM-E01監控系統可完成智能化電池管理和直流系統監測及告警。PSM-E01監控系統具備遠程管理功能，可選擇通過Modbus、CDT91規約和綜合自動化系統通訊上報數據，用于電站實現無人職守。
3主要技術指標
PSM-E01技術參數
電源電壓：DC 80~320V
輸入功率：≤16W
連接端口：
遠程通訊接口 RS485/RS232 各1路(PSM-E02 不帶遠程通訊接口)
智能設備接口 RS485 1路
開關量監測輸入：6路
模擬量檢測輸入：10路
干節點輸出：1路
聲光告警輸出：1路
