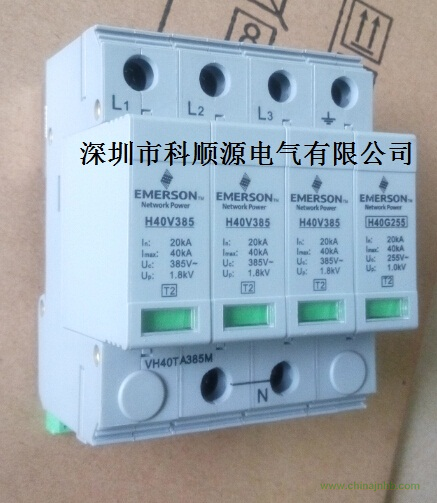

1、VH40TA385M艾默生防雷器實物圖
圖片說明： 防雷器單元可以拆卸
2、VH40TA385M防雷器概述
VH40TA385M防雷器又稱浪涌保護器、電泳保護器、避雷器、防雷器等。VH40TA385M防雷器是艾默生公司集多年開發和網上運行經驗的全方位的二級（C級）防雷器。主要用來防雷和過電壓保護。VH40TA385M標稱放電電流：20KA，電壓保護水平：2KV。有效地保護充電模塊內部的電路不會因為交流輸入回路遭受感應雷擊和線路上過電壓而受到損害，提高系統的可靠性。
3、艾默生VH40TA385M防雷器基本參數
|
型號
參數
|
VH40TA385M
|
|
三相3+1（可插拔防雷模塊）
|
|
SPD分類 IEC61643-11
|
Class II
|
|
SPD分類 GB18802.1
|
II 類
|
|
標稱工作電壓，UN
|
230/400V，50/60Hz
|
|
最大持續運行電壓，Uc
|
壓敏模塊型號（L-N）：H40V385，Uc：385V~
|
|
放電管模塊型號（N-PE）：H40G255，Uc：255V~
|
|
標稱放電電流，In（8/20μs）
|
20kA
|
|
最大放電電流，Imax（8/20μs）
|
40kA
|
|
對地漏電流，Ic
|
＜0.1mA
|
|
殘壓，Ures
|
@3kA
|
≤1.2kV
|
|
@20kA
|
L-N≤1.8kV N-PE≤1.0kV
|
|
響應時間
|
≤25ns（L-N，L-L），≤100ns（L/N-PE）
|
|
后備保險絲
|
125A gL/gG（進線電流＞100A時）
|
|
容許短路電流
|
25kA，50/60Hz
|
|
內部保護裝置
|
防雷單元內置熱脫扣裝置
|
|
外部保護裝置
|
進線需串接額定電流不超過32A的C特性斷路器
|
|
接入導線截面
|
6～35mm2
|
|
裸線壓接長度
|
12.5mm
|
|
安裝接線力矩
|
5Nm
|
|
劣化失效指示
|
防雷模塊具有指示窗口，故障狀態下指示窗口變紅色
|
|
遙信方式
|
告警干接點（RSC：Remote Signal Contact），NC-COM-NO接點
|
|
遙信端子性能
|
AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A
|
|
遙信導線截面
|
最大1.5mm2
|
|
安裝方式
|
標準導軌安裝DIN
rail 35mm
|
|
外殼材料
|
UL94-V0
|
|
外殼防護等級
|
IP20
|
|
工作溫度
|
-40℃～+70℃
|
|
相對濕度
|
≤95％（25℃）
|
|
海拔高度
|
≤3000m
|
|
外形尺寸（不含接線端子）
|
89.5mm×71.5mm×65.2mm(公差±1 mm)
|
|
防雷模塊可插拔性
|
M-可插拔壓敏和放電管模塊
|
|
工頻短路耐受電流
|
壓敏模塊100A，放電管模塊100A，可以安全脫離
|
|
測試標準
|
YD/T1235，GB18802，IEC61643
|
