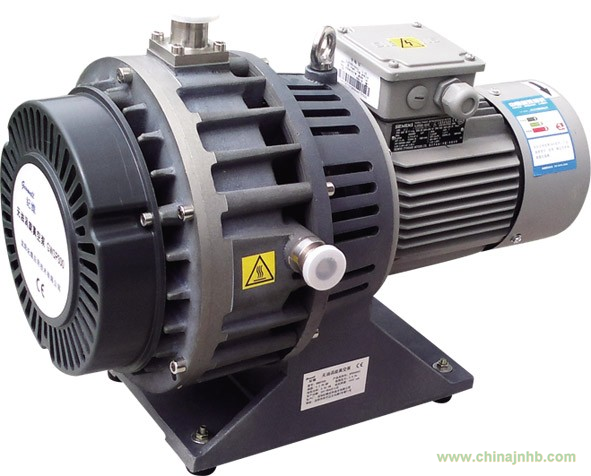

LYKAN-GWSP系列無油渦旋真空
1.組成與工作原理
LYKAN-GWSP系列無油渦旋真空泵由泵頭、電機、機座等構成。泵頭含有動、定渦旋盤、曲軸、密封件、風扇和泵殼等。渦旋盤為圓形平面和其上伸出的一條或幾條漸開線螺旋形盤壁組成，定渦旋盤與動渦旋盤組成渦旋盤付構成無油渦旋真空泵的基本抽氣機構。工作過程中動、定渦旋盤互不接觸，依靠相對運動形成容積不斷縮小的新月形吸氣腔和壓縮腔，通過吸氣、壓縮、排氣的循環，使氣體從抽氣口吸入、排氣口排出，實現對被抽腔體抽真空。
2.特點
不需要油潤滑，不需要水冷卻。沒有返油，也不噴油。噪音低、振動低。動定渦旋盤不接觸，能耗低。密封材料超級耐磨，可靠耐用。
3.主要用途
真空鍍膜機，分析測試儀器，真空排氣/回收裝置，真空爐，排氣臺，高能束線/加速器，等離子清洗，檢漏儀，真空包裝機，真空吸附搬運。。。
4.安全注意事項
不能抽對人體有害或者易爆、易燃或腐蝕性氣體，或者含有化學品、溶劑、以及能生成粉末的物質，以免由于毒氣、爆炸或者燃燒引起人身傷害。
5.技術指標
|
型號
|
GWSP75
|
GWSP150
|
GWSP300
|
GWSP600
|
GWSP1000
|
|
排氣速度
|
50Hz
|
l/s
|
1.0
|
2.0
|
4.3
|
8.7
|
16.6
|
|
l/min
|
60.0
|
120.0
|
258.0
|
522.0
|
996.0
|
|
m3/h
|
3.6
|
7.2
|
15.5
|
31.3
|
59.8
|
|
cfm
|
2.2
|
4.3
|
9.3
|
18.7
|
35.8
|
|
60Hz
|
l/s
|
1.2
|
2.4
|
5.1
|
10.4
|
19.9
|
|
l/min
|
72.0
|
144.0
|
306.0
|
624.0
|
1194.0
|
|
m3/h
|
4.3
|
8.6
|
18.3
|
37.4
|
71.6
|
|
cfm
|
2.5
|
5.1
|
10.9
|
22.3
|
42.8
|
|
極限真空度
|
Pa
|
≤10
|
≤8.0
|
≤2.6
|
≤1.0
|
≤1.0
|
|
Torr
|
≤7.5×10-2
|
≤6.0×10-2
|
≤1.9×10-2
|
≤7.5×10-3
|
≤7.5×10-3
|
|
mbar
|
≤1.0×10-1
|
≤8.0×10-2
|
≤2.6×10-2
|
≤1.0×10-2
|
≤1.0×10-2
|
|
psi
|
≤1.4×10-3
|
≤1.2×10-3
|
≤3.8×10-4
|
≤1.4×10-4
|
≤1.4×10-4
|
|
噪音
|
dB(A)
|
≤52
|
≤57
|
≤61
|
≤63
|
≤67
|
|
漏率（排氣口和氣鎮閥關閉）
|
1×10-5Pa·m3·s-1（1×10-6mbar·l·s-1）
|
|
最大進/排氣壓力
|
MPa
|
0.1 /0.13
|
|
工作環境溫度
|
℃
|
5～40
|
|
最大水分處理能力
|
G/h
|
50
|
60
|
|
三相電機
|
輸出功率
|
kW
|
|
0.37
|
0.55
|
0.75
|
1.50
|
|
工作電壓
|
V
|
|
380
|
380
|
380
|
380
|
|
頻率
|
Hz
|
|
50
|
50
|
50
|
50
|
|
轉速
|
rpm
|
|
1400
|
1440
|
1440
|
1440
|
|
單相電機
|
輸出功率
|
kW
|
0.15
|
0.25
|
0.55
|
0.75
|
|
|
工作電壓
|
V
|
220
|
220
|
220
|
220
|
|
|
頻率
|
Hz
|
50
|
50
|
50
|
50
|
|
|
轉速
|
rpm
|
1425
|
1425
|
1440
|
1440
|
|
|
單相電機
|
輸出功率
|
kW
|
0.15
|
0.25
|
0.55
|
0.75
|
|
|
工作電壓
|
V
|
230
|
230
|
230
|
230
|
|
|
頻率
|
Hz
|
50/60
|
50/60
|
50/60
|
50/60
|
|
|
轉速
|
rpm
|
1710
|
1710
|
1710
|
1740
|
|
|
單相電機
|
輸出功率
|
kW
|
0.15
|
0.25
|
0.55
|
0.75
|
|
|
工作電壓
|
V
|
110
|
110
|
110
|
110
|
|
|
頻率
|
Hz
|
60
|
60
|
60
|
60
|
|
|
轉速
|
rpm
|
1710
|
1710
|
1730
|
1750
|
|
|
進/排氣口尺寸
|
|
KF25/16
|
KF25/16
|
KF25/16
|
KF40/16
|
KF40/16×2
|
|
外形尺寸
|
mm
|
350x210x245
|
430x250x280
|
490x290x340
|
520x316x360
|
580x360x400
|
|
包裝尺寸
|
mm
|
400x300x340
|
550x400x420
|
650x450x480
|
650x450x480
|
750x500x520
|
|
凈重
|
kg
|
13
|
18
|
32
|
38
|
52
|
|
毛重
|
kg
|
21
|
27
|
42
|
50
|
65
|
|
使用壽命
|
5年
|
|
冷卻方式
|
風冷
|
|
其他
|
帶氣鎮閥
|
