一、產品電氣規格
1、額定電壓頻率：AC 220V / 50Hz
2、電壓適應范圍：100V～260V
3、額定功率：5KW (功率可調節范圍為30～100%)
二、環境適應能力
1、溫度：-20℃～50℃；
2、濕度：≤90%；
三、基本性能概述
1、電壓與功率特性：210～260V恒定功率輸出；
2、熱效率≥90%；
3、IGBT過熱保護溫度：85±5℃；
4、工作頻率：15～30KHz；
5、半橋式串聯諧振；
6、采用高可靠鎖相環控制技術；
7、具有12V和24V輸入啟動/停止模式，便于與固態繼電器控制接口（有電壓輸入工作，反之停止加熱）；
8、具有加熱線圈短路、開路保護功能與空載檢測保護功能；
9、抗干擾能力強，在同一加熱體上，30 個線圈同時工作而互不干擾；
10、高可靠軟啟動電氣隔離，可以多臺直接連機啟動/停止；

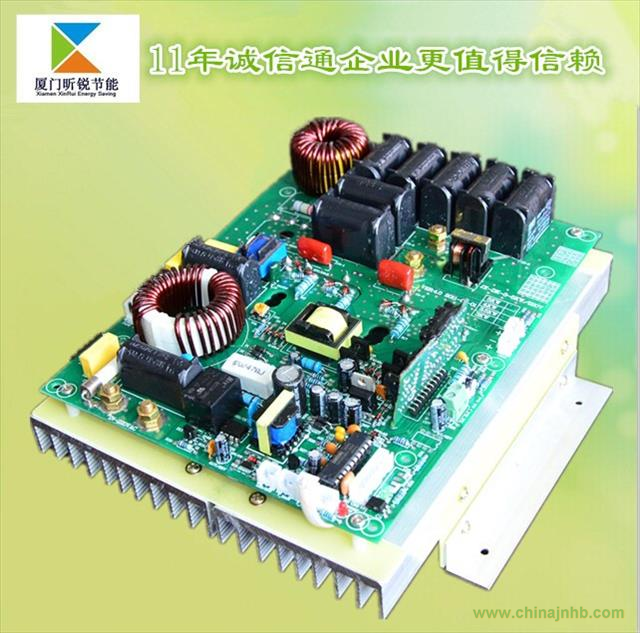

11、出廠標準配置：控制板與散熱器一體化，工業指示燈1 個；
12、實物尺寸：長225mm*寬220mm*高110mm，散熱風扇另配套（220V/150mm）；
13、平均無故障時間10000小時以上。
1、電源采用寬電壓設計，210V～260V恒定功率輸出，特別適合電網電壓波動較大的場合使用；
2、采用4個60A原裝進口IGBT半橋串聯諧振結構，產品質量更穩定，抗干擾能力更強，長時間連續工作不燒板；
3、可定做0～5VDC與4～20mA模擬量PID控制接口，控制功率大小輸出，使加熱溫度控制更精確，更適合各種加熱設備的生產配套；
4、增加12V和24V電壓控制接口，便于固態繼電器控制使用；
5、引起日本先進技術，產品出廠前經過嚴格的功能測試與老化測試，質量得到有效保障，2015年全年返修率1.6％；
6、全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂！
五、系統接線說明及示意圖
1、三個指示燈，電源指示燈Power和工作燈（兩個工作燈Work，一個板子上，一個外接），正常工作時Power和Work同時亮，當電路發生故障自動保護或者溫度達到停止工作時工作燈Work在閃亮；
2、Soft Boot 此端子是用來啟動/停止的。當處于閉合時是工作的；當斷開時是停止的。
注意：出廠時綠色插座（Soft Boot端子）旁邊插座上有一短路片，該插座與綠色插座功能一樣，若采用綠色插座進行控制則須將短路片拿掉，若短路片未取掉則無需接綠色插座，控制板上電時就會自動啟動。
3、AC-L 和AC-N是220V電源輸入；
4、OUT1和OUT2是接加熱線圈；
5、安裝時請注意，散熱器帶電！不得碰到外殼或對地短路！外殼須可靠接地；
6、線圈參考參數：云母繞包玻璃纖維編織耐高溫電纜，橫截面國標8～10mm2電感量為60～80uH，約需長度9～11m（不含引線長度），要求保溫棉壓緊之后厚度約為：管狀線圈：15～25mm，平板線圈：10～15mm，額度工作電流：20～22A，一般工作頻率為：15K～25KHZ。
