1、監控介紹

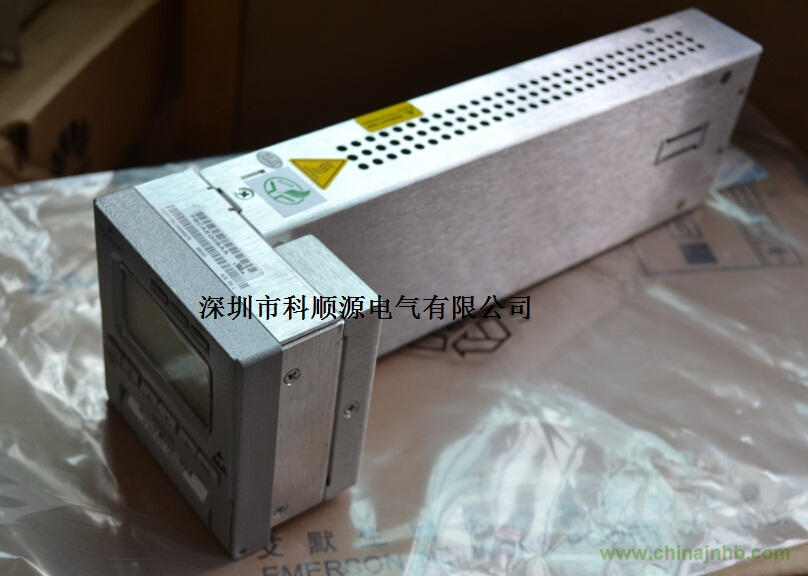

M500D監控模塊采用128×64液晶顯示單元，有6個功能操作鍵，界面有中/英文選擇（能顯示8×4個漢字），用戶界面簡單有效。適用于PS48120,PS48300 PS48600,PS24600通信電源系統中
2、主要功能
顯示與設置功能
監控模塊能顯示電源系統的各項運行參數、運行狀態、告警狀態、設置參數及控制參數
電池自動管理功能
監控模塊可根據用戶設定的數據（如充電限流值、均浮充轉換電流值、等）調整電池的充電方式、充電電流，并實施各種保護措施（如充電限流、浮充溫度補償等）。
控制功能
監控模塊可根據系統的運行狀態對被監控對象發出相應的動作指令。監控模塊支持自動和手動兩種電池管理方式。
在手動方式下，控制動作主要包括：電池組的“均充/浮充/測試”，電池組的“上電/下電”；負載的“上電/下電”；整流模塊的“模塊調壓”、“模塊限流”、“開直流/關直流/開交流/關交流/復位”。
在自動方式下，能自動完成所有電池管理的功能，然后系統能夠自動控制電池放電過程，并根據設定條件結束放電測試，轉入電池自動管理，然后根據電池容量狀況對電池進行均浮充管理。同時將測試的起始時間、電壓，中止時間、電壓以及電池放電容量值記錄到電池測試記錄中。測試記錄需要后臺維護軟件從監控模塊中獲得。
當系統直流欠壓告警時系統能夠轉為自動工作方式管理，防止手動誤控制導致系統異常。
告警與告警處理
監控模塊處理的主要告警類型
監控模塊可根據采集到的數據對系統故障進行聲光報警，并對告警進行記錄，產生相應的動作，同時能上報到后臺主機。告警類型見下表。
告警記錄功能
用戶可查閱歷史告警記錄和當前告警記錄，歷史告警記錄包括告警類型名、發生時間、結束時間（結束時間通過后臺維護軟件獲得），當前記錄中則只有告警類型名和發生時間，顯示順序按發生時間的先后來顯示。歷史告警記錄按循環存儲方式保存，最多200條，超出200條則自動清除最舊的告警記錄。
