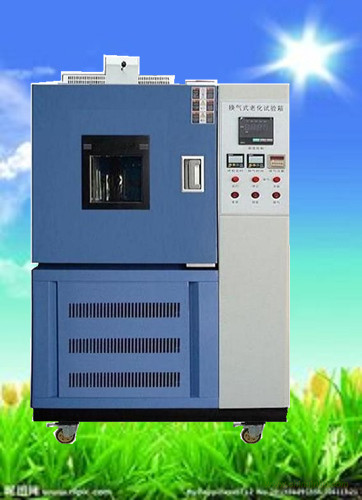

老化試驗箱可以用來考核和確定材料在高溫環境條件下貯存和使用的適應性，設備能在試驗工作空間內達到從常溫到300℃高溫。設備采用強迫空氣循環，并提供自動換氣裝置，換氣量可調。試驗樣品不會受到設備內加熱元件的直接熱輻射。
本設備按JB/T 7444以及GB-T11026.4-1999相關標準進行設計制造
二、主 要 技 術 參 數
型號 工作室尺寸mm 外形尺寸mm
RLH-100 400*500*500 1100*750*1300mm
RLH-150 500*500*600 1200*750*1350mm
RLH-225 500*600*750 1200*850*1500mm
RLH-500 700*800*900 1500*1200*1600mm
RLH-800 800*1000*1000 1600*1400*1700mm
RLH-010 1000*1000*1000 1800*1400*1700mm
溫度范圍： RT+10℃~200℃ RT+10℃~300℃
溫度波動度： ±1℃ （空載時）
升溫速率： 3--5℃/min
試驗定時范圍： 1～9999（s、m、h）可調
換氣時間： 1～99（s、m、h）可調
換氣量： 3---10次/小時 50---100次/小時 100--200次/小時（可調，根據客戶試驗要求）
換氣方式： 1、自然換氣：通過箱體上下?lián)Q氣孔自然換氣；
2、強行換氣：風機強行進風，通過調節流量計的流量自動換氣
試樣轉盤及轉速：10r/min兩層不銹鋼轉架
風扇強制循環方式
電源： 380V 三相五線制
三、結構設計簡介
換氣式老化試驗設備外殼采用優質A3鋼板數控機床加工成型，外殼表面進行噴塑處理，內膽為優質不銹鋼板，結構設計合理，保溫材質采用高密度玻璃纖維棉，保溫層厚度150mm，使室內溫度不會傳導到設備外部，確保實驗室內平衡穩定的溫度。攪拌系統:采用大功率長軸風扇電機，耐高溫之不銹鋼軸流葉輪,以達強度對流垂直擴散循環，設備的換氣系統為自動控制，換氣量可調。
設備的樣品架采用減速電機驅動，可以360度旋轉，轉動頻率達到標準規定的要求，樣品架具體的尺寸和承重需要和客戶溝通，公司可以按客戶要求制作；
設備的控制部分設計在設備的右側，操作方便，簡單，易于維護
。
四、控 制 系 統
本設備溫度控制部分采用日本進口“島電”或“富士”智能型高精度數顯PID微電腦控制儀表進行控制，時間繼電器采用韓國進口“奧托尼克斯”，HMS任意設定功能，時間控制器控制試驗所需的時間，當設備運行到達設定時間時，自動停止試驗，并自動進入平衡狀態降溫。
設備的主要電器元件如斷路器、交流接觸器、小型繼電器均采用“施耐德”品牌，其他電器附件采用國產知名品牌。設備的加熱采用遠紅外鎳鉻合金高速加溫電加熱器，具有升溫快，使用壽命長等優點。樣品架的轉動和換氣系統以及加熱系統控制分別獨立，由操作面板上的開關控制。
五、保護系統
整體設備超溫，風機過熱保護，整體設備欠相/逆相，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。
六、隨機資料
設備的合格證、保修卡、裝箱單、設備使用說明書、儀表和個電器使用說明書、設備電氣原理圖、隨機零配件、易損件備件等
