一、用途

YDGZ-A系列定量灌裝機是我公司自行開發生產的專用于液體產品定量灌裝的專用設備，主要用于食用油、潤滑油、化工原料、飲料等行業。

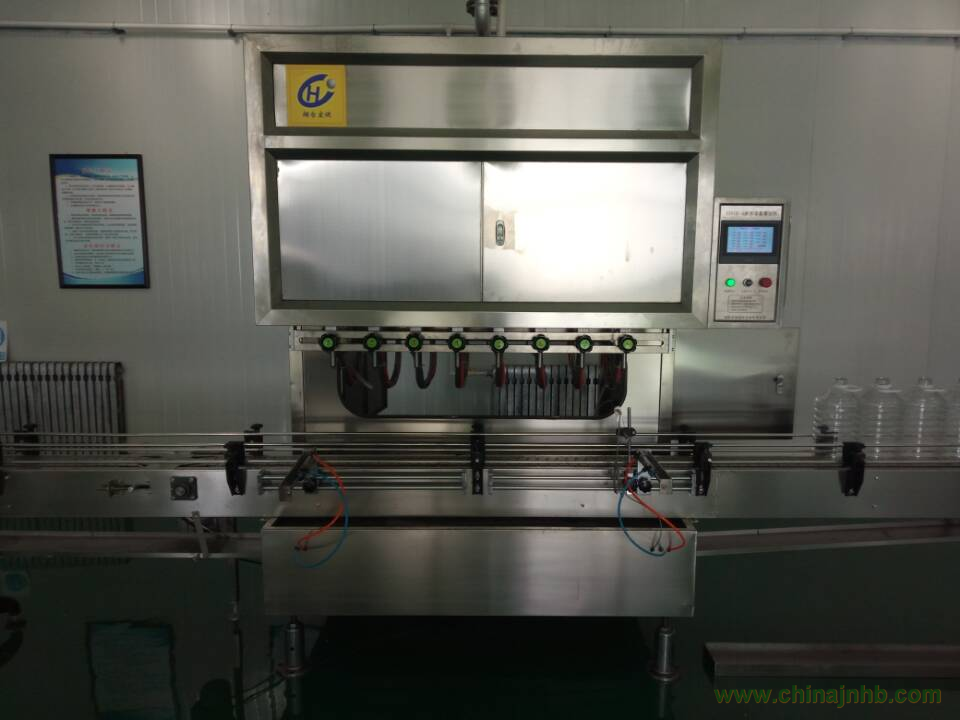

YDGZ-A系列灌裝機為直線式多頭自動灌裝線，在生產線上可根據不同的工序要求先后完成輸瓶、定位、定量灌裝、壓蓋等功能，還可以選配其他設備如理蓋上蓋、噴碼、裝箱、封箱等，組成一個多功能流水線。

本灌裝機適應不同形狀、容量的包裝容器，特別適應于高粘度的食用油和潤滑油的定量灌裝。灌裝精度達到±0.2%，是國內最高精度的液體定量灌裝設備。

二、工作原理及結構特點

1、定量灌裝原理

YDGZ-A定量灌裝機為流量計式灌裝機，本機利用提供流體壓力來驅動流量計輸送液體。當液體流經流量計，流量計通過發訊器將流量信號發送到流量計量單元，與此同時由安裝在管路中的的溫度傳感器采集到溫度信號也傳送到溫度測量單元，這樣PLC根據這兩個信號和其他預置的參數計算出流經流量計的液體的體積數和質量數。當此數值達到所要灌裝的定量時，流量控制儀即發出關閉閥門的指令結束灌裝。完成一次高精度的定量灌裝。

2、設備的結構特點

本設備主要構成為：灌裝主機、無級調速輸送帶、全自動壓蓋機、真空回吸系統、壓縮空氣系統（其中壓縮機自備）、電器控制系統、計量控制系統、流量信號采集系統、溫度信號采集系統。

1）          灌裝頭采用防滴漏設計，配備真空回吸系統，確保灌裝完畢不滴漏，不污染灌裝容器。

2）          整機和傳送帶采用不銹鋼結構，整潔、衛生、美觀，傳送帶采用行星錐盤無級變速器，調速簡捷可靠，適應灌裝、壓旋蓋、封口等工位的協調同步。

3）          灌裝容器定位由光電傳感計數器配合氣動擋瓶機構完成，實現準確定位。瓶子不全部到位，灌裝頭絕不啟動。

4）          灌裝頭（油嘴）的高度和間距可隨時調整，以適應不同的容器。

5）          灌裝頭采用斜流出油，以減少灌裝時液體沖出的泡沫。

6）          灌裝機操作和顯示集中在觸摸屏上，各種參數的設定修改和定量的輸入均可通過觸摸屏幕操作，全中文顯示，操作簡單、直觀、方便。
