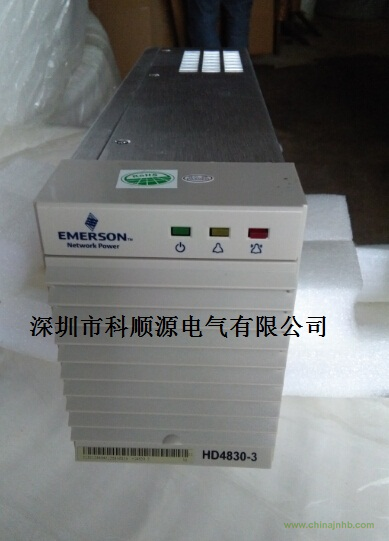

1、HD4830-3電源模塊實物圖片
2、HD4830-3模塊概述
HD4830-3艾默生標效整流模塊標稱輸出電壓：－48V，標稱輸出電流30A，最大輸出功率：1500W，HD4830-3模塊滿足RoHS要求，通過TUV、CE、UL認證，。采用最新電源監控技術，實現整流模塊及負載的實時監控、通過后臺調節輸出電壓的功能。
3、HD4830-3參數規格
|
類別
|
名稱
|
指標
|
|
HD4825-3
|
HD4830-3
|
|
環境條件
|
工作溫度
|
－5～40℃
|
|
儲存溫度
|
－40～70℃
|
|
相對濕度
|
≤90％RH（40±2℃）
|
|
海拔高度
|
≤3000m（超過需降額使用）
|
|
其它
|
沒有導電塵埃和腐蝕性氣體，沒有爆炸危險
|
|
輸入參數
|
交流輸入制式
|
三相五線制或單相三線制
|
|
輸入電壓
|
手動輸入90～290Vac，自動切換輸入130～280Vac
|
|
頻率
|
45～65Hz
|
|
最大輸入電流
|
每只模塊最大輸入交流單相13A
|
|
輸出參數
|
輸出額定電壓
|
－42～－58Vdc
|
|
輸出額定電流
|
25A
|
30A
|
|
通信模塊（整流模
塊）間電流不均衡度
|
≤±5％
|
≤±3％
|
|
整機效率
|
≥90％
|
|
整機功率因數
|
≥0.99
|
|
穩壓精度
|
≤1％
|
|
MTBF
|
250,000小時
|
200,000小時
|
|
雜音電壓
|
衡重雜音
|
≤2mV
|
|
峰峰雜音
|
≤200mV
|
|
寬頻雜音
|
≤100mV（3.3kHz～150kHz）
≤30mV（0.15MHz～30MHz）
|
≤50mV（3.3kHz～150kHz）
≤20mV（0.15MHz～30MHz）
|
|
離散雜音
|
≤5mV（3.3kHz～150kHz）
≤3mV（150kHz～200kHz）
≤2mV（200kHz～500kHz）
≤1mV（0.5MHz～30MHz）
|
|
音響雜音
|
≤55dB（A）
|
|
交流輸入告警和保護
|
交流輸入過壓告警點
|
280±5Vac，監控模塊可設
|
|
交流輸入過壓告警恢復點
|
270±5Vac，低于交流輸入過壓告警點10Vac
|
|
交流輸入欠壓告警點
|
170±5Vac，監控模塊可設
|
|
交流輸入欠壓告警恢復點
|
180±5Vac，高于交流輸入欠壓告警點10Vac
|
|
直流輸出告警和保護
|
直流輸出過壓保護點
|
59.5±1Vdc
|
|
直流輸出過壓告警點
|
58.5±0.2Vdc，監控模塊可設，欠壓告警點～58.5Vdc
|
|
直流輸出過壓告警恢復點
|
58±0.2Vdc，低于過壓告警點0.5Vdc
|
|
直流輸出欠壓告警點
|
45.0±0.2Vdc，監控模塊可設，40.0Vdc～過壓告警點
|
|
直流輸出欠壓告警恢復點
|
45.5±0.2Vdc，高于欠壓告警點0.5Vdc
|
|
負載下電動作點
|
44.0±0.2Vdc，監控模塊可設，電池保護動作點～欠壓告警點
|
|
電池保護動作點
|
43.2±0.2Vdc，監控模塊可設 ，40.0Vdc～負載下電動作點
|
|
絕緣電阻
|
試驗直流電壓500V，對地電阻≥10MΩ
|
|
絕緣強度
|
輸入對地、輸出對地、輸入對輸出，2kVac，漏電流≤30mA，時間1min，無飛弧
|
|
抗雷擊特性
|
交流輸入側能承受模擬雷電沖擊電壓波形為10/700μs，幅值為5kV的正負極性沖擊各5次；模擬雷電沖擊電流波形為8/20μs，幅值為20kA的正負極性沖擊各5次。每次檢驗沖擊間隔時間不小于1min。 并可承受8/20ms模擬雷電沖擊電流40kA，1次。直流側能承受模擬雷電沖擊電流波形為8/20μs，幅值為10kA和15kA的沖擊各一次，沖擊間隔不小于1min
|
|
機械參數
|
高×寬×深
|
132mm?86mm?330mm
|
|
重量
|
≤3kg
|
