一、產品簡介

HP-4.0型自動調壓混凝土抗滲儀適用于測定混凝土的抗滲性能的實驗和抗滲標號的測定,同時也可利用它做建筑材料透氣性的測定和質量檢查，因此得到了有關生產、施工、設計、教研等部門的廣泛使用。

二、主要技術參數
1、最大工作壓力：4MPa
2、工作方式：自動恒壓
3、一次可作試件數：6個
4、試模幾何尺寸（亦稱主模）
上口直徑：174mm
下口直徑：185mm
高 度：165mm
5、柱塞泵參數：
流量 0.11L/min 水泵柱塞直徑 12mm 行程 10mm 往復頻率 154次/分

6、電動機：
功率：90W 1390r/min
電源：380V-50HZ
7、外形尺寸：960*650*975mm
8、質量：≈210kg

三、工作原理及其機構
HP-4.0型混凝土抗滲儀是利用密封容器與其連通連接的管路系統各處的壓強相等原理（水頭疏忽不計），以水泵施壓，并通過智能數控表保持壓力在規定的范圍內來進行試驗的簡易裝置。

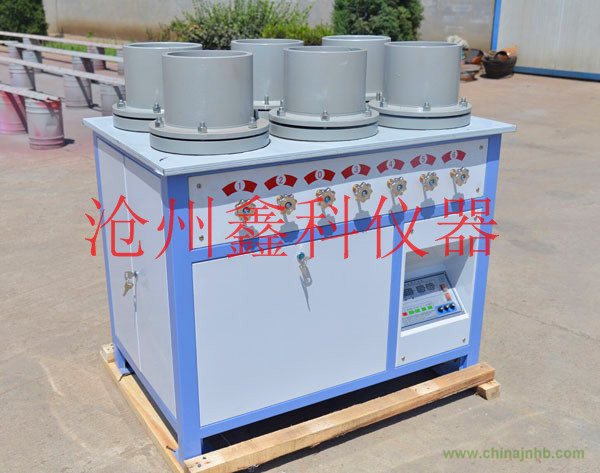

HP-4.0型混凝土抗滲儀主要由機架試模、分離器、水泵、蓄水罐和電氣控制部分組成，各部分的結構和作用分述如下：
1、機架試模部分：
機架是采用型鋼焊接而成的，上面鋪上1.5mm厚的鋼板托盤，M10的螺栓將試模座托盤固定在機架上，試模與試模之間通過M12的螺栓相連接，中間的“Ｏ”形橡膠圈起密封作用。試體是用生鐵成形后封裝在試模之中，緊固試模采用專用內六方扳手。
２、分離器部分：
分離器是將閥門和一個回水截門集中安放在儀器前面，主要是控制六個試體的水路的通或截止用，回水截門用以減壓。
3、水泵部分：
水泵是以90瓦電動機為動力源，通過兩極齒輪變速，帶動偏心軸旋轉，然后再通過導柱和連桿而驅使柱塞作往復運動而進行工作的。由于水泵的流量很小，因此可近似地認為供給試體的水壓為靜態。
4、蓄水罐部分：
蓄水罐是貯水的容器，還可起壓力水的減緩沖擊作用，試驗前用漏斗，通過注水咀將水注入貯水罐中，試驗完畢后，將罐內水通過放水咀放盡。

5、電器控制部分
