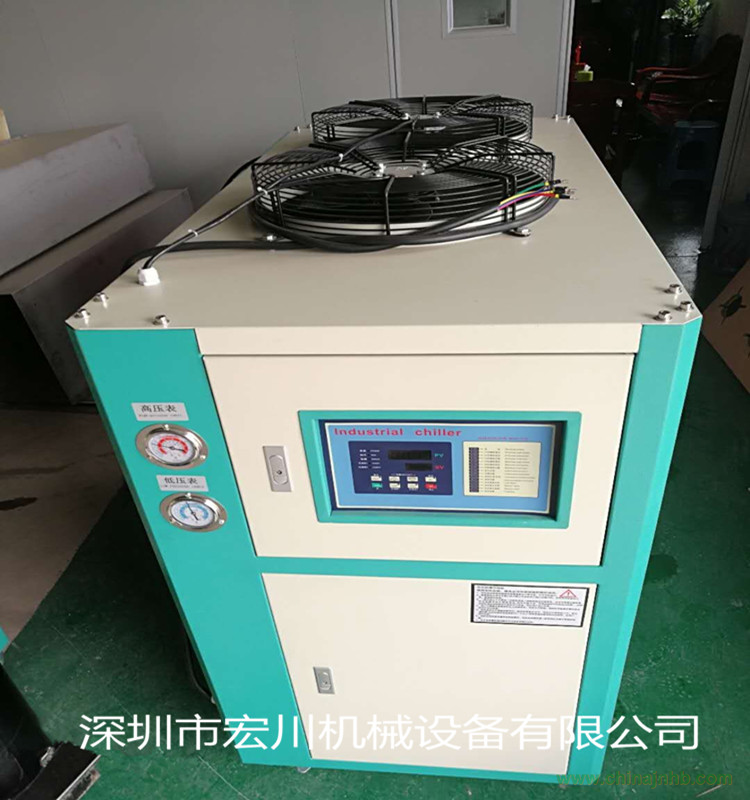

工業冷凍機是一種水冷卻設備，能提供恒溫、恒流、恒壓的冷卻水設備。其工作原理是先向機內水箱注入一定量的水，通過制冷系統將水冷卻，再由水泵將低溫冷卻水送入需冷卻的設備，冷凍水將熱量帶走后溫度升高再回流到水箱，達到冷卻的作用。
深圳市宏川機械設備有限公司是一家專業研發、生產、銷售制冷設備及溫濕度控設備的廠商。如工業冷凍機、冷風機、恒溫恒濕機、油溫機、冷油機、冷熱一體機的設計、安裝、售后維修與保養等為一體化的專業方案解決廠商，公司通過ISO9001：2008 idt GB/T19001-2008標準質量管理體系認證證書，產品通過CE認證。是國內最具實力的制冷行業引領者。
一、工業冷凍機運作原理介紹：工業冷凍機是通過三個相互關聯的系統來運作的：制冷劑循環系統、水循環系統、電器自控系統。①制冷循環，蒸發器中的液態制冷劑吸收水中的熱量并開始蒸發，最終制冷劑與水之間形成一定的溫度差，液態制冷劑亦完全蒸發變為氣態，后被壓縮機吸入并壓縮（壓力和溫度增加）,氣態制冷劑通過冷凝器釋放熱量，凝結成液體。通過膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。②水循環：水泵負責將水從水箱抽出泵到用戶需冷卻的設備，冷凍水將熱量帶走后溫度升高，再回到冷凍水箱中。③電器自控，包括電源部分和自動控制部分。電源部分是通過接觸器，對壓縮機、風扇、水泵等供應電源。自動控制部分包括溫控器、壓力保護、延時器、繼電器、過載保護等相互組合達到根椐水溫自動啟停，保護等功能。
二、工業冷凍機各部件功能介紹：制冷系統由制冷劑，壓縮機，冷凝器，膨脹閥，蒸發器，節流元件和五大主件組成。可根據使用工況定做超低溫型（可低至零下-40℃~130℃）采用多機聯用技術,使得制冷系統性能穩定、節能、環保，流量大，噪音小。①制冷劑：R22不燃燒也不爆炸，潤滑油互相溶解，其溶解度隨著潤滑油的種類及溫度而改變，故采用R22的制冷系統必須有回油措施。② 壓縮機：壓縮機是制冷循環的動力，它由電動機拖動而不停地旋轉，它除了及時抽出蒸發器內蒸氣，維持低溫低壓外，還通過壓縮作用提高制冷劑蒸氣的壓力和溫度，創造將制冷劑蒸氣的熱量向外界環境介質轉移的條件。即將低溫低壓制冷劑蒸氣壓縮至高溫高壓狀態，以便能用常溫的空氣或水作冷卻介質來冷凝制冷劑蒸氣。③ 冷凝器：冷凝器是一個熱交換設備，作用是利用環境冷卻介質(空氣或水)，將來自壓縮機的高溫高壓制冷蒸氣的熱量帶走，使高溫高壓制冷劑蒸氣冷卻、冷凝成高壓常溫的制冷劑液體。值得一提的是，冷凝器在把制冷劑蒸氣變為制冷劑液體的過程中，壓力是不變的，仍為高壓。④節流元件：高壓常溫的制冷劑液體直接送入低溫蒸發器、根據飽和壓力與飽和溫度——對應原理，降低制冷劑液體的壓力，從而降低制冷劑液體的溫度。將高壓常溫的制冷劑液體通過降壓裝置——節流元件，得到低溫低壓制冷劑，再送入蒸發器內吸熱蒸發。工業冷凍機用毛細管和膨脹閥作為節流元件。⑤蒸發器：蒸發器也是一個熱交換設備。節流后的低溫低壓制冷劑液體在其內蒸發(沸騰)變為蒸氣，吸收被冷卻介質的熱量，使介質溫度下降，達到所需的溫度效果、循環制冷的目的。這樣，制冷劑在系統中經過蒸發、壓縮、冷凝、節流四個基本過程完成一個制冷循環。在制冷系統中，蒸發器、冷凝器、壓縮機和節流閥是制冷系統中必不可少的四大件，這當中蒸發器是輸送冷量的設備。制冷劑在其中吸收被冷卻物體的熱量實現制冷。壓縮機是心臟，起著吸入、壓縮、輸送制冷劑蒸汽的作用。冷凝器是放出熱量的設備，將蒸發器中吸收的熱量連同壓縮機功所轉化的熱量一起傳遞給冷卻介質帶走。節流閥對制冷劑起節流降壓作用、同時控制和調節流入蒸發器中制冷劑液體的數量，并將系統分為高壓側和低壓側兩大部分。實際制冷系統中，除上述四大件之外，常常有一些輔助設備，如電磁閥、分配器、干燥器、集熱器、易熔塞、壓力控制器等部件組成，它們是為了提高運行的經濟性，可靠性和安全性而設置的。
三、機組特點：
◆性能穩定： 采用多個壓縮機并聯使用，每個壓縮機自帶一個獨立的冷卻系統回路，即蒸發器、冷凝器也完全獨立 ；所有壓縮機由統一的微電腦控制系統指揮，逐個開、關機，相互之間絕不會相互干擾，加上該品牌機型全部采用原裝進口原件制作，單機故障率極低， 綜合以上原因，可以保證該系列機型有著高度穩定的性能，在長年連續運行情況下之首選，而無需再購其它備用機。
◆省電節能：采用多個中小功率壓縮機并聯使用，開、關機時對電網的干擾極小，隨著負荷的變化，機組便自動確定開機的數量，保證開啟的壓縮機處于最佳工作狀態，從而有效節約電能。
◆使用壽命長：蒸發器、冷凝器設計非常合理，并且置于壓縮機上方，在整個運行過程中，絕大部分潤滑油始終停留 在壓縮機內，保證壓縮機的良好潤滑。
◆機組機廣泛應用于工業、農業，表面處理，電鍍、激光、印刷、食品、飲料、化妝品、玩具、化工、五金、建材、汽車、電子、電器、機電等十六大產業，三十多個行業；大功率機組廣泛用于酒店、寫字樓作中央空調，塑膠降溫、食品保鮮、浴池升降溫，醫療儲存等行業。
四、保護裝置： 1、缺相、逆相保護裝置； 2、壓縮機過載保護裝置； 3、高低壓力保護裝置； 4、缺水自動報警裝置； 5、溫度過低、防結冰保護裝置； 6、水流不足保護裝置； 7、全自動溫控系統，
五、工作原理示意圖：
六、機組分類及特點
1、 按冷卻（散熱）方式
A、水冷式: （殼管式） 冷凝器加裝冷卻塔散熱。
B、風冷式: （翅片式） 冷凝器通過機臺本身風扇散熱。
2、按外形結構
A、封閉式：有外箱鈑金，里面帶水泵及水箱。
B、開放式：無外箱（殼）、蒸發器、冷凝器為殼管式，壓縮機置于蒸發器上面，無水泵，要另外配水箱及循環水泵。
3、按蒸發器的結構
A、封閉式：指蒸發器是封閉式（殼管式）的，可在設備里面放置水泵，也可外置，可有外殼，也可以不用外殼，冷凝器根據風冷式或水冷式來決定。
B、開放式：蒸發器是開放式的，蒸發器為鋼管盤管式，放置于水箱里面，冷凝器根據水冷式或風冷式來決定。
4、按壓縮機結構
A、活塞式B、渦漩式 C、螺桿式 D、離心式
七、售后服務 ：
1、我司所售之設備，免費保修期為一年，保修期內，零配件的及維修均免費提供；但設備所有非正常損壞均不屬保修范圍，買方應支付更換零配件的費用。
2、為消費者調試產品；根據消費者要求，進行有關使用等方面的技術指導；保證維修零配件的供應；負責產品終身維修服務；
3、免費保修期外，當設備損壞時買方需支付所更換配件費用（按材料采購成本計價）；
4、接到客戶電話及“設備故障通知書”后，通過遠程維護，如維護不了廣東范圍內24小時之內到達現場處理，廣東省以外72小時之內到達現場處理。
5、您只需拔打電話或用別的方式聯系我們，我們就會為您解決任務技術問題。我們將24小時為您提供最優質的服務！
部分參數一
|
類別
|
機器型號
|
HCW-3HP
|
HCW-4HP
|
HCW-5HP
|
HCW-6HP
|
HCW-8HP
|
HCW-10HP
|
HCW-12HP C
|
HCW-15HP
|
|
制冷量
|
kw
|
9.3
|
12.4
|
15.5
|
18.6
|
24.8
|
31
|
37.2
|
46.5
|
|
Kcal/hr
|
7998
|
10664
|
13330
|
15996
|
21328
|
26660
|
31992
|
39990
|
|
壓縮機功率
|
kw
|
2.2
|
3.0
|
3.75
|
4.5
|
3.0x2
|
3.75x2
|
4.5x2
|
5.5x2
|
|
電源
|
3~ 380V 50HZ
|
|
冷媒
|
R22
|
|
冷凝器
|
冷卻水量m3/h
|
2.16
|
2.8
|
3.6
|
4.3
|
5.7
|
7.2
|
8.6
|
10.8
|
|
冷卻管徑inch
|
3/4″
|
3/4″
|
1″
|
1″
|
1-1/2″
|
1-1/2″
|
2″
|
2″
|
|
方式
|
殼管式冷凝器
|
|
冷凍水泵功率
|
KW
|
0.37
|
0.37
|
0.75
|
0.75
|
0.75
|
1.5
|
1.5
|
1.5
|
|
壓力Mpa
|
0.15
|
0.15
|
0.15
|
0.15
|
0.2
|
0.2
|
0.15
|
0.18
|
|
蒸發器
|
冷凍水流量m3/h
|
1.8
|
2.4
|
3.0
|
3.6
|
4.8
|
6.0
|
7.2
|
9.0
|
|
冷凍水管徑inch
|
3/4″
|
3/4″
|
1″
|
1″
|
1-1/2″
|
1-1/2″
|
2″
|
2″
|
|
水箱容量L
|
52
|
52
|
68
|
90
|
140
|
160
|
170
|
200
|
|
方式
|
盤管式或殼管式蒸發器
|
|
機器尺寸mm
|
長
|
900
|
900
|
900
|
1000
|
1240
|
1240
|
1240
|
1400
|
|
寬
|
560
|
560
|
560
|
560
|
670
|
670
|
670
|
750
|
|
高
|
900
|
900
|
900
|
900
|
1400
|
1500
|
1500
|
1500
|
工作范圍:冰水出水溫度范圍：5---20℃冷卻水出水溫度范圍;15-35℃ 箱型水冷式工業冷凍機參數二
|
類別
|
機器型號
|
HCW-20HP
|
HCW-25HP
|
HCW-30HP
|
HCW-35HP
|
HCW-40HP
|
HCW-45HP
|
HCW-50HP
|
HCW-60HP
|
|
制冷量
|
kw
|
62
|
77.5
|
93
|
111.6
|
124
|
139.5
|
155
|
186
|
|
Kcal/hr
|
53320
|
66650
|
79980
|
95976
|
106640
|
119970
|
133300
|
159960
|
|
壓縮機功率
|
kw
|
7.5*2
|
9.0*2
|
7.5*3
|
9.0*3
|
7.5*4
|
7.5*2+9.0*2
|
9.0*4
|
9.0*5
|
|
電源
|
3~ 380V 50HZ
|
|
冷媒
|
R22
|
|
冷凝器
|
冷卻水量m3/h
|
14.4
|
18
|
21.6
|
25.9
|
28.8
|
32.4
|
36
|
43.2
|
|
冷卻管徑inch
|
2″
|
2-1/2″
|
2-1/2″
|
2-1/2″
|
2-1/2″
|
3″
|
3″
|
3″
|
|
方式
|
殼管式冷凝器
|
|
冷凍水泵功率
|
KW
|
2.2
|
2.2
|
3.0
|
3.0
|
3.75
|
3.75
|
3.75
|
3.75
|
|
壓力Mpa
|
0.18
|
0.18
|
0.18
|
0.18
|
0.18
|
0.18
|
0.18
|
0.18
|
|
蒸發器
|
冷凍水流量m3/h
|
12
|
15
|
18
|
21.6
|
24
|
27
|
30
|
36
|
|
冷凍水管徑inch
|
2″
|
2-1/2″
|
2-1/2″
|
2-1/2″
|
2-1/2″
|
3″
|
3″
|
3″
|
|
水箱容量L
|
250
|
300
|
410
|
470
|
540
|
610
|
690
|
800
|
|
方式
|
盤管式
|
|
機器尺寸mm
|
長
|
1500
|
1600
|
1820
|
1900
|
2000
|
2100
|
2200
|
2300
|
|
寬
|
800
|
870
|
880
|
900
|
1000
|
1000
|
1100
|
1200
|
|
高
|
1500
|
1500
|
1650
|
1650
|
1700
|
1700
|
1700
|
1700
|
工作范圍:冰水出水溫度范圍:5---20℃冷卻水出水溫度范圍:15-35℃
