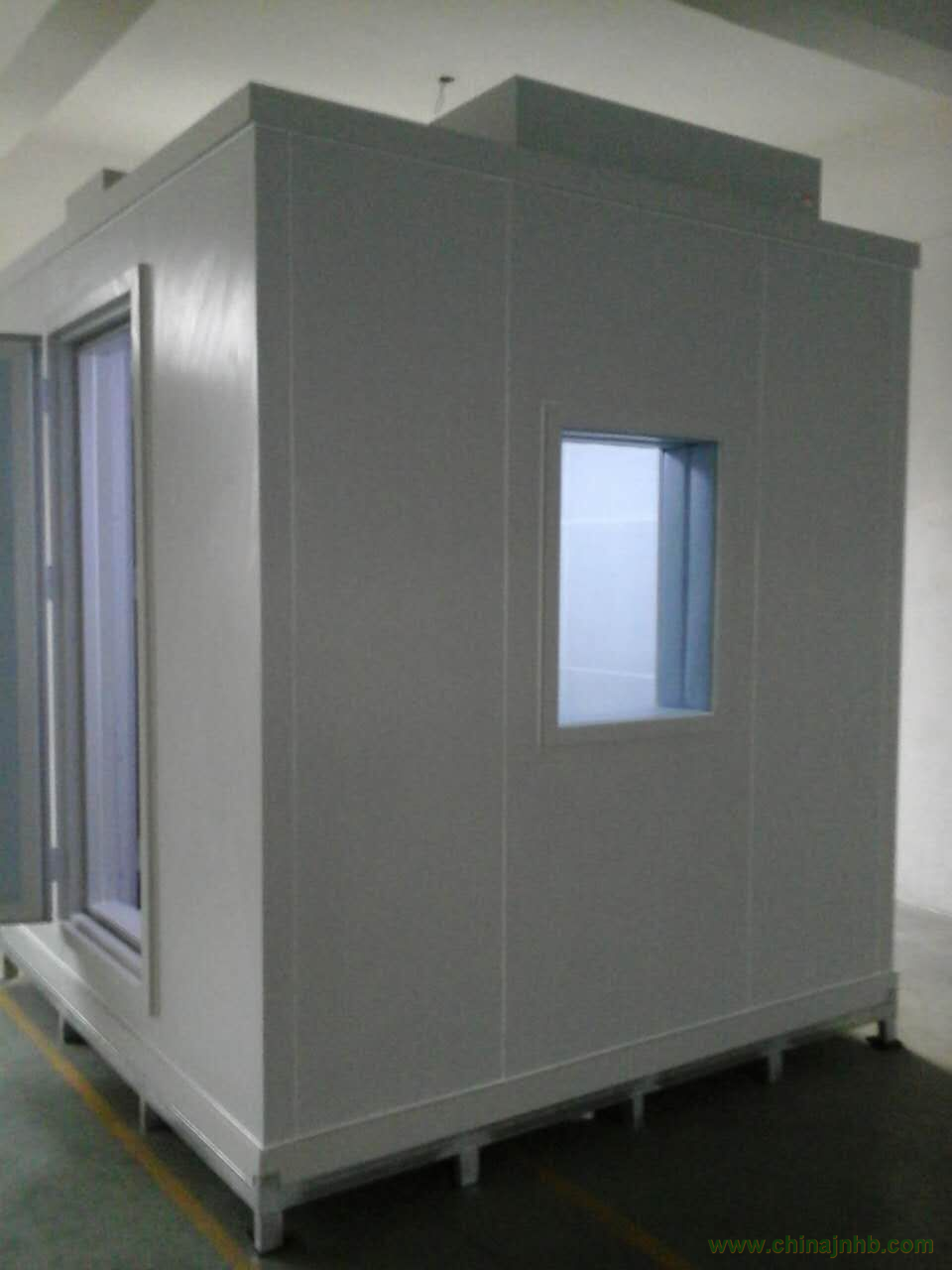

消音箱建設方案：
一．消音箱測試范圍與功能：
該消音箱用于聲學產品，風管機，空調器的聲壓級，聲壓測量，設備的本地噪聲的測量及聲學計量的科研。
消音設計標準及技術參數：
1.1消聲室的設計應達到以下標準：
ISO3745(聲學-噪聲源聲功率級的測定-消聲室和半消聲室的精密測定法)
GB6882-86(聲學-噪聲源聲功率的測定-消聲室和半消聲室精密法)
GB/T17758-1999(單元式空氣調節機）
GB/T7725-2004(房間空氣調節器)
GB/T18837-2002(多聯式空調熱泵機組)
GB/T18836-2002(風管送風式空調（熱泵）機組）
GB/T8702-1998(屋頂式風冷空調熱泵機組)
GB/T19232-2003(風機盤管機組)
GB/T19409-2003(水源熱泵機組)
GB/T4214.1-2000(家用及類似用途器具噪聲測試方法)
GB/T4330-1999(制冷和空調設備噪聲的測定）
GB/T19606-2004(家用和類似用途電器噪聲限值)
GB/T23137-2008(家用和類似用途熱泵熱水器)
GB/T21362-2008(商業和工業用及類似用途熱泵熱水器)
ZJJF1147-2006(消聲室和半消聲室聲學特性校準規范。
1.2消音箱綜合性能參數：
1截止頻率80Hz;
2吸聲系數,截止頻率以上不小于0.99消聲室;
3本底Lpa≦15dB(A)(環境無強振動,空調通風系統關閉）（外環境不超55dB(A）無打樁，沖擊聲。
4自由場范圍約為距離尖劈尖1/4波長位置，長度方向自由場半徑不小于R＞0.7M
5消聲室應能提供頻率范圍從200Hz-8000Hz的近似自由場環境,其反平方律性能偏差應滿足下列國際標準(ISO3745)
|
1/3倍頻程(Hz)
|
全消聲室/允許偏差(dB）
(滿足JJF1147-2006及ISO3745)
|
|
≤630
|
±2.5
|
|
800-5000
|
±2.0
|
|
≥6300
|
±3.0
|
二.消聲室組件技術參數如下:
2.1尖劈總長400mm,底坐400*400mm。尖劈采用單尖頂結構，尖頂頂寬400mm,安裝時尖劈后空腔留100mm,確保50Hz以上的法向吸聲系數達到0.99。尖劈骨架采用?5mm鋼絲,表面噴塑處理,防止生銹。表面材料為優質防火型布，填充材料為超細玻璃棉板，容重60㎏/m3,確保吸聲性能,玻璃棉板填充時采用專用模具一次切割成型，保證每一個尖劈的外型一致而美觀，尖劈安裝時，先在距離墻面150mm處預制好安裝鋼架網格。所有的鋼架網格均預先刷2-3遍防銹漆，然后將尖劈用預制專用掛架固定在鋼架上。尖劈在截止頻率以上，長度適用于1/4波長理論,消聲室是滿足自由場條件，在截止頻率以下，消聲不能保證滿足自由場條件但可做拓展設計及增大截止頻率對應1/4波長空間距離,在測量是需要根據GB6882進行自由場修正。尖劈全長按1/4波長理論計算,
2.2￡L=4L分之C
式中F----尖劈截止頻率(Hz);
L----尖劈長度(M)
C-----空氣中聲速(常溫下34m/s)
即;L=聲速/截止頻率/4得出;340÷200÷4=0.425m
2.3尖劈為雙劈結構,吸聲尖劈面層從內至外依次為；32K無甲醇環保型玻璃棉-----5mm鋼絲骨架-----過濾襯布包敷。
2.4環保型吸聲尖劈具有以下的優點；
2.5甲醛含量極低，不會對人體造成傷害，不會污染環境，內基材料玻璃棉絲經過濾襯布包敷防護；充分保證玻璃棉絲不泄露到空間；
2.6不含氨’苯等有害物質，無味，無毒保護身體健康，徹底改變工作環境。
2.7吸聲效果好，可以減少聲音傳輸。
2.8無腐蝕性，不會造成對管道金屬件的腐蝕。
2.9耐用性；不會腐爛，發霉，經久耐用，表面容易除塵。
3.0抗潮性；有效阻止水汽傳播。
3.1耐火；尖劈所用材料為不燃材料。
3.2不易變型；鋼性強度好不易變形
四吸聲尖劈性能參數；
a％ 200 250 315 400 500 613 800 1000
F/cs
1*99 99
99.5 96.4 99.2 99.3 99.4
4 1
2* 99 99.2
99.2 99.2 99.1 99.0 99.1 99.2
3 2
3*99 99.8
99.3 99.1 99.5 99.8 99.6 99.8
7 8
4*98 99
99.0 99.3 99.1 99.5 99.7 99.7
5 4
5*98 99
99.4 99.5 99.1 99.0 99.1 99.3
5 6
以排除除室內污濁氣體，為室內提供新鮮空氣，換氣風機；設計選用DE風機系列,風機與消音通道連接,實現通風換氣的目的,通風量3000立方米/小時,排風管去口不得設在夾層內,應直接通向室外。
七．消聲器長度；
|
消聲器長度mm
|
風速
M/s
|
壓力損失
pa
|
倍頻程下Hz的消聲量dB(A)
|
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
|
900
一節
|
7-8
|
51.0
|
10.7
|
12.7
|
24.4
|
31.5
|
37.2
|
33.5
|
|
5-6
|
17.7
|
12.5
|
15.4
|
26.7
|
34.0
|
37.4
|
33.8
|
|
3-4
|
11.8
|
12.7
|
16.4
|
28.0
|
39.2
|
39.2
|
35.8
|
|
1880
二節
|
7-8
|
76.5
|
13.9
|
16.8
|
32.9
|
43.1
|
47.3
|
43.5
|
|
5-6
|
30.4
|
19.0
|
23.6
|
38.7
|
47.6
|
49.3
|
46.3
|
|
3-4
|
16.6
|
21.6
|
26.9
|
43.8
|
54.2
|
57.2
|
51.8
|
消聲器系列規格表
|
序號
|
A*B
(mm)
|
管數
|
通道凈面積
㎡
|
最大風量
(M3/h)
|
|
1
|
160*160
|
1
|
0.014
|
400
|
|
2
|
200*200
|
1
|
0.025
|
700
|
|
3
|
250*250
|
1
|
0.044
|
1200
|
|
4
|
320*320
|
1
|
0.078
|
2200
|
|
5
|
400*400
|
4
|
0.102
|
2900
|
|
6
|
500*400
|
4
|
0.134
|
3800
|
|
7
|
500*500
|
4
|
0.176
|
5000
|
|
8
|
630*500
|
4
|
0.231
|
6600
|
一十二.照明
12.1照明電等均通過隔音消聲管送至室內總配電箱,再分配至各設備接線箱或分配電箱,室內燈具采用防爆燈吸頂安裝，照明布線，電源線纜按ZR-BV-2*4.0mm2配置,2.5金屬管暗裝敷設,金屬管接頭,接頭處跳線接地處理,配燈具開關2只,燈具開關在消聲室內門口處安裝，照明亮度平均不低于500LUX。
12.2照明燈具的設計和安裝后效果不得對消聲室聲學特性產生影響，不能產生噪聲。實驗室至少配有兩個220V和380V播座等,控制室內安裝配電箱及空氣開關，總功率不小于50KW。
十三．消聲室項目驗收；
項目驗收為二部份，硬件部份驗收和聲學性能測試驗收。
該部分驗收甲乙雙方共同參加，依據項目內容中硬件配置的規定，實際清點驗收。
十四．消聲室聲學性能的測試鑒定驗收；
由甲方自行聘請國家計量院華南計量所鑒定單位，依據所列技術標準及合同指標進行現場實測驗收，由計量單位出具測試報告和計量證書，作為該項目的驗收依據。
