(一)品概述

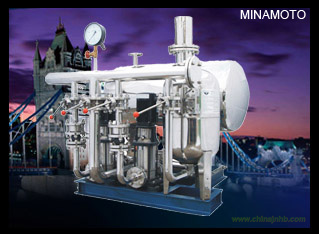

WFY型管網疊壓(無負壓)給水設備無需建造水池、水箱，占有空間相對較少，節省了初期投資和沖洗水池、給水池消毒的費用。設備為全封閉式結構，真正消除供水二次污染，為綠色環保新型供水設備。

設備采用水泵與市政供水管網直接相連，設置調節罐(采用食品級不銹鋼材料制造)作為進水儲水和緩沖裝置，采用自驅式真空消除器消除管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上，實現了供水的二次增壓。其系統圖如下所示：

(二)工作原理

市政水進入調節罐，罐內的空氣從真空消除器內排出，待水充滿后，真空消除器自動關閉。當市政水能夠滿足用水壓力及水量要求時，設備通過旁通止回閥向用水管網直接供水；當市政水管網的壓力不能滿足用水要求時，系統通過壓力傳感器（或壓力控制器、電接點壓表）給出起泵信號起動水泵運行。水泵供水時，若市政水管網的流量大于用水流量，系統保持正常供水；用水高峰期時，市政水管網水量小于水泵流量，調節罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入調節罐，消除了市政水管網的負壓。若市政水供水不足或管網停水而導致調節罐內的水位不斷下降，液位探測器給出水泵停機信號以保護水泵機組。夜間及小流量供水時可通過小型膨脹罐供水，防止了水泵的頻繁啟動，進一步節省能耗。

(三)型號說明

(四)主要用途

WFY型管網疊壓無負壓變頻給水設備與市政供水管網(或其他水源)直接串接，為保證設備的有效使用，一般要求供水管網的水壓不得低于0.10MPa，并能滿足用水單位最大小時用水量或設計秒流量的要求。若二者的差距較小時，可依靠穩流調節罐來維持。若來水量不足，經常停水或其他特殊的使用要求，則建議慎重考慮使用無負壓設備。在以下情況中推薦使用：

1．新建住宅區、辦公樓等生活用水。

2．低層自來水壓力不能滿足要求的消防用水。

3．改造原有的氣壓供水設備，可以充分利用原有的氣壓供水罐。

4．已經建好水池的，可以采用無負壓設備和水池共用的供水設備，進一步節能。

5．自來水廠的大型中間加壓泵站。

6．工礦企業的生產生活用水等。

7．各種循環水系統
