Novotechnik作為行業技術的先驅者，所生產的直線和角度位移傳感器獲得了國際一流OEM廠商的廣泛認同，廣泛應用于通用制造業、液壓、氣動、控制測量技術、醫療技術以及汽車工業。
TLH系列精密直線滑塊式傳感器有頂置式滑塊形式和用于無負載操作的球鉸式結構，最大工作速度:10m/s,標準測量行程：100-4000mm.
直線位移傳感器的功能在于把直線機械位移量轉換成電信號。為了達到這一效果，通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，因?yàn)橛蓽囟茸兓鸬淖柚底兓粫?huì)影響到測量結果。

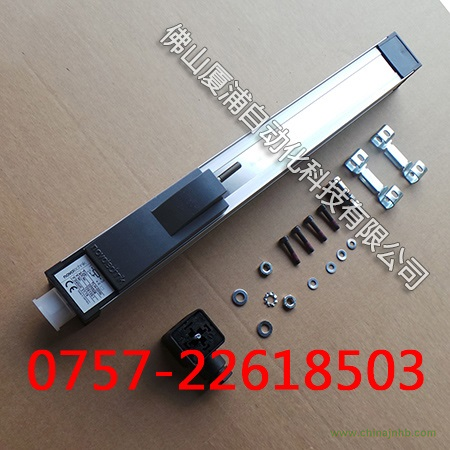

TLH系列位移傳感器（電子尺） 滑塊式
側面滑動式 無側移偏差
重復精度 0.01 mm，線性精度±0.02%
測量行程 100 ～4000 mm
外殼 鋁合金，陽極氧代處理
安裝 可調節固定夾鉗
滑塊 內嵌塑料的鋁材
球鉸耦合 球鉸，淬硬的鋼球和彈簧組成
電阻元件 導電塑料
滑刷組件 貴金屬多觸點電刷，帶彈性阻尼
電子器件 DIN43650標準4極插座
滑刷工作電流<1μm
致故障時滑刷的最大電流
10mA
輸出電壓-輸入
5 ppm/k
絕緣電阻≥10MΩ
絕緣強度≤100μA
滑動部件重量 45g
球鉸允許位移量 ±1°角度偏差，±1.5mm的平行偏差
抗沖擊指標
50g，11ms
使用壽命 ＞100×10⑹次
工作速度 最大10ms
注意事項：在數據表中所列的線性度、使用壽命、微線性度、抗外干擾阻值和分壓形式的溫度系數等數值，是傳感器工作在以運算放大器作為電壓輸出器輸出電壓給滑刷，且滑刷上不帶負載（le≤1μA）的條件得出的。
安裝說明：推薦采用滑塊朝下的“倒置式”安裝。只有以此種方式安裝，才能保證傳感器在各種使用環境中密封鋼帶對檢測元件提供有效的保護。
