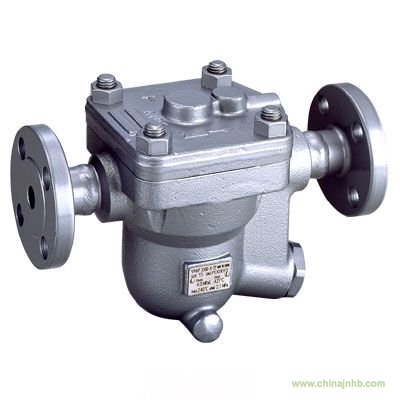

JH8R-X浮球式蒸汽疏水閥
JH8R-X·JH8R-B自由浮球式蒸汽疏水閥
帶有熱靜力排空氣裝置的自由浮球式蒸汽疏水閥
特點
經久耐用的鑄鋼蒸汽疏水閥,適用于大型工藝換熱器的疏水。JH8R-B也適用于高壓蒸汽的工藝
設備疏水。
1.當冷凝水負荷變化時,自動調節型的自由浮球式疏水閥可提供連續,平穩和低速的冷凝水排放。
2.高精磨加工的浮球,持續的水封及三點支座式密封設計,即使在無負荷的工況中也能確保完美
的密封。
3.只有一個運動部件-浮球,避免了閥的集中磨損,最大限度減少維修,延長了使用壽命。
4.JH8R-X:熱靜力膜盒(X-元件),具有“故障常開”功能,自動排放低于飽和蒸汽溫度的空氣。
5.JH8R-B:雙金屬片自動排空氣閥,確保系統快速啟動。
6.內置大流通面積過濾網、確保無故障工作。
7.在線更換內件和清理非常簡便、減少了維修費用。
疏水量:冷凝水排量大約在每小時1 t(噸)到 25 t(噸)之間。
最高工作壓力為3.2MPaG。
日本TLV蒸汽疏水閥-JH8R-X大排量蒸汽疏水閥規格:
型號 | JH8R-X | JH8R-B | ||
連接方式 | 承插焊 | 法蘭 | 承插焊 | 法蘭 |
口徑(mm) | 50,80,100 | 50,80,100 | ||
閥嘴 | 0.5,2,5,10,14,22,32 | 0.5,2,5,10,14,22,32,40,46 | ||
最大工作壓力(MPaG) PMO | 0.05,0.2,0.5,1.0,1.4,2.2,3.2 | 0.05,0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6 | ||
最大工作壓差(MPa) △PMX | 0.05,0.2,0.5,1.0,1.4,2.2,3.2 | 0.05,0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6 | ||
最小工作壓力(MPaG) | 0.01 | 0.01 | ||
最大工作溫度(℃) TMO | 240 | 425 | ||
排氣閥形式 | X-元件(6℃過冷度) | 雙金屬片(排放低于100℃的空氣) | ||
受壓外殼的設計條件(非工作條件):最大允許壓力(MPaG)PMA:3.2(JH8R-X),4.6(JH8R-B) 最大允許溫度(℃)TMA:425 |
