【精衛自控】優質Q911F防爆電動三片式球閥螺紋絲扣甌北廠家
產品關鍵詞：
Q911F防爆電動三片式球閥，防爆電動三片式球閥，防爆電動片式球閥，防爆電動螺紋球閥，防爆電動不銹鋼球閥，防爆電動二片式球閥，，電動防爆調節型三片式球閥，防爆電動三片式球閥批發，防爆電動三片式球閥廠家，防爆電動三片式球閥溫州甌北，防爆電動三片式球閥質量好

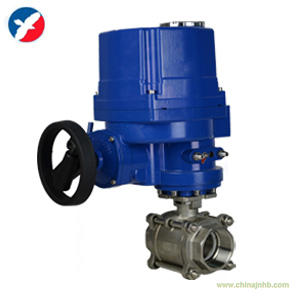

Q911F防爆電動三片式球閥簡介
防爆電動三片式球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型片式球閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動三片式球閥(內螺紋連接球閥)及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q911F防爆電動三片式球閥產品特點
防爆電動三片式球閥(內螺紋連接球閥)及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
1．防爆電動三片式球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
Q911F防爆電動三片式球閥電動執行器標準配置
|
防護等級
|
防水型IP67，NAMUR4和6，（IP68可選）
|
|
電源電壓
|
110/220-230V
AC/1Ph/50/60Hz±10%,
380/400/440/V
AC/3Ph/50/60Hz±10%
|
|
控制電源
|
110/220-230V
AC/1Ph/50/60Hz±10%
|
|
工作制式（開關型）
|
S2: 10Min~30Min / S4:
20~50%
|
|
工作制式（調節型）
|
S4：30~50%, 300~1200次小時
|
|
電機
|
全封閉鼠籠感應式電機 電機等級為F級
|
|
限位開關
|
開/關各2個（SPDT 250VAC/10A rating）（可加）
|
|
力矩開關
|
開/關各1個（SPDT 250VAC/10A rating）（可加）
|
|
熱保護及設定溫度
|
內置熱保護開關 開150℃±5℃ ，關97℃±15℃
|
|
行程
|
90°±5°（0°~100°）
|
|
位置指示
|
連續的位置機械指示
|
|
手操機構
|
自帶
|
|
自鎖功能
|
自帶
|
|
機械限位
|
自帶（外部可調）
|
|
抗冷凝加熱器
|
5W（100/220-230VA C）
|
|
電纜接口
|
2個PF ?寸
|
|
環境溫度
|
基本型：-20℃~+70℃ 可選型：-40℃+100℃
|
|
環境濕度
|
基本型：最小相對濕度10%，最大相對濕度100%，無冷凝
|
|
抗震
|
XYZ 10g.0.2～34Hz，30分鐘
|
|
外殼
|
鋁合金外殼經硬質陽極氧化和聚酯粉末涂層處理
|
Q911F防爆電動三片式球閥主要零件材料
|
序號NO.
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
B8
|
Q911F防爆電動三片式球閥主要連接尺寸
訂貨須知:
①防爆電動三片式球閥產品名稱與型號②防爆電動三片式球閥公稱壓力③防爆電動三片式球閥公稱通徑④防爆電動三片式球閥閥體材質⑤防爆電動三片式球閥工作介質⑥防爆電動三片式球閥介質溫度以便為您正確選型。
