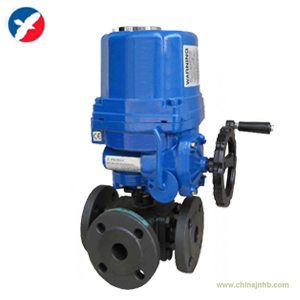

Q944/Q945F防爆電動三通球閥L型T型分流合流甌北
產品關鍵詞：
Q944/Q945F防爆電動三通球閥，Q944F防爆電動L型三通球閥，Q945F防爆電動T型三通球閥，防爆電動三通球閥，防爆電動換向球閥，防爆電動合流球閥，防爆電動法蘭球閥，防爆電動三通球閥批發，防爆電動三通球閥廠家，防爆電動三通球閥溫州甌北，防爆電動三通球閥質量好
Q944/Q945F防爆電動三通球閥詳細資料
防爆電動三通球閥采用QT系列回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA、或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。
Q944/Q945F防爆電動三通球閥簡述
1．防爆電動三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向圖A)
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向圖B)。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
5．三通球閥的主要產品系列：如流向圖所示選擇工況；A圖L型、B圖T型(1-4)
Q944/Q945F防爆電動三通球閥電動執行器標準配置
|
防護等級
|
防水型IP67，NAMUR4和6，（IP68可選）
|
|
電源電壓
|
110/220-230V AC/1Ph/50/60Hz±10%,
380/400/440/V AC/3Ph/50/60Hz±10%
|
|
控制電源
|
110/220-230V AC/1Ph/50/60Hz±10%
|
|
工作制式（開關型）
|
S2: 10Min~30Min / S4: 20~50%
|
|
工作制式（調節型）
|
S4：30~50%, 300~1200次小時
|
|
電機
|
全封閉鼠籠感應式電機 電機等級為F級
|
|
限位開關
|
開/關各2個（SPDT 250VAC/10A rating）（可加）
|
|
力矩開關
|
開/關各1個（SPDT 250VAC/10A rating）（可加）
|
|
熱保護及設定溫度
|
內置熱保護開關 開150℃±5℃ ，關97℃±15℃
|
|
行程
|
90°±5°（0°~100°）
|
|
位置指示
|
連續的位置機械指示
|
|
手操機構
|
自帶
|
|
自鎖功能
|
自帶
|
|
機械限位
|
自帶（外部可調）
|
|
抗冷凝加熱器
|
5W（100/220-230VA C）
|
|
電纜接口
|
2個PF ?寸
|
|
環境溫度
|
基本型：-20℃~+70℃ 可選型：-40℃+100℃
|
|
環境濕度
|
基本型：最小相對濕度10%，最大相對濕度100%，無冷凝
|
|
抗震
|
XYZ 10g.0.2～34Hz，30分鐘
|
|
外殼
|
鋁合金外殼經硬質陽極氧化和聚酯粉末涂層處理
|
Q944/Q945F防爆電動三通球閥性能規范
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系系數KV
|
17
|
33
|
62
|
95
|
146
|
232
|
350
|
439
|
810
|
1205
|
1912
|
|
|
公稱壓力PN(MPa)
|
1.6、2.5、4.0、6.4
|
|
球芯轉角
|
0~90°
|
|
球芯型式
|
L型或T型
|
|
流量特性
|
快開式或比例調節式
|
|
連接形式
|
法蘭式、管螺紋式(G")
|
|
電動執行機構
|
型號
|
QT系列
|
|
電源電壓
|
AC220V、AC380V、DC24V
|
|
作用形式
|
開關型/調節型(隔爆型)
|
|
調節型
|
信號范圍
|
0～10mA、4～10mA 、1-5VDC
|
|
開關型
|
電信號
|
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號
|
Q944/Q945F防爆電動三通球閥連接尺寸和外形 PN1.6MPa
|
型號
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
L2
|
D
|
D1
|
D2
|
b
|
f
|
Z-d
|
H
|
W
|
|
Q44F-16C
(P)
(R)
|
15
|
150
|
72
|
95
|
65
|
45
|
14
|
2
|
4-14
|
95
|
130
|
|
20
|
160
|
80
|
105
|
75
|
55
|
14
|
2
|
4-14
|
110
|
130
|
|
25
|
180
|
90
|
115
|
85
|
65
|
14
|
2
|
4-18
|
120
|
140
|
|
32
|
200
|
100
|
135
|
100
|
78
|
16
|
2
|
4-18
|
144
|
180
|
|
40
|
220
|
110
|
145
|
110
|
85
|
16
|
3
|
4-18
|
152
|
220
|
|
50
|
240
|
120
|
160
|
125
|
100
|
16
|
3
|
4-23
|
182
|
220
|
|
65
|
260
|
130
|
180
|
145
|
120
|
16
|
3
|
4-18
|
193
|
240
|
|
80
|
280
|
140
|
195
|
160
|
135
|
20
|
3
|
8-18
|
217
|
270
|
|
100
|
320
|
160
|
215
|
180
|
155
|
20
|
3
|
8-18
|
245
|
350
|
|
125
|
380
|
190
|
245
|
210
|
185
|
22
|
3
|
8-18
|
282
|
500
|
|
150
|
440
|
220
|
280
|
240
|
210
|
24
|
3
|
8-23
|
319
|
600
|
|
200
|
550
|
260
|
335
|
295
|
265
|
26
|
3
|
12-23
|
380
|
1000
|
|
250
|
670
|
310
|
405
|
355
|
320
|
30
|
3
|
12-25
|
460
|
1400
|
|
300
|
720
|
370
|
460
|
410
|
375
|
30
|
3
|
12-25
|
520
|
1800
|
