【精衛自控】?jī)?yōu)質Q941F46防爆電動襯氟球閥耐腐蝕甌北廠家
產品關鍵詞：
Q941F46防爆電動襯氟球閥，防爆電動襯氟球閥，電動襯氟球閥，防爆電動耐腐蝕球閥，防爆電動耐酸堿球閥，防爆電動法蘭球閥，防爆電動碳鋼球閥，防爆電動襯氟球閥批發，防爆電動襯氟球閥廠家，防爆電動襯氟球閥溫州甌北，防爆電動襯氟球閥質量好

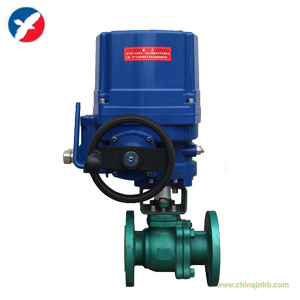

Q941F46防爆電動襯氟球閥概述
防爆電動襯氟球閥由QT系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙烯(簡稱F46)，故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。襯氟球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。
防爆電動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
Q941F46防爆電動襯氟球閥特點
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
Q941F46防爆電動襯氟球閥電動執行器標準配置
|
防護等級
|
防水型IP67，NAMUR4和6，（IP68可選）
|
|
電源電壓
|
110/220-230V AC/1Ph/50/60Hz±10%,
380/400/440/V AC/3Ph/50/60Hz±10%
|
|
控制電源
|
110/220-230V AC/1Ph/50/60Hz±10%
|
|
工作制式（開關型）
|
S2: 10Min~30Min / S4: 20~50%
|
|
工作制式（調節型）
|
S4：30~50%, 300~1200次小時
|
|
電機
|
全封閉鼠籠感應式電機 電機等級為F級
|
|
限位開關
|
開/關各2個（SPDT 250VAC/10A rating）（可加）
|
|
力矩開關
|
開/關各1個（SPDT 250VAC/10A rating）（可加）
|
|
熱保護及設定溫度
|
內置熱保護開關 開150℃±5℃ ，關97℃±15℃
|
|
行程
|
90°±5°（0°~100°）
|
|
位置指示
|
連續的位置機械指示
|
|
手操機構
|
自帶
|
|
自鎖功能
|
自帶
|
|
機械限位
|
自帶（外部可調）
|
|
抗冷凝加熱器
|
5W（100/220-230VA C）
|
|
電纜接口
|
2個PF ?寸
|
|
環境溫度
|
基本型：-20℃~+70℃ 可選型：-40℃+100℃
|
|
環境濕度
|
基本型：最小相對濕度10%，最大相對濕度100%，無冷凝
|
|
抗震
|
XYZ 10g.0.2～34Hz，30分鐘
|
|
外殼
|
鋁合金外殼經硬質陽極氧化和聚酯粉末涂層處理
|
Q941F46防爆電動襯氟球閥主要零部件材料
|
型式
|
直通兩分式鑄造球閥
|
|
公稱通徑
|
DN15～200mm
|
|
公稱壓力
|
PN1.0、1.6MPa (ANSI 150Lb)
|
|
連接形式
|
法蘭連接 JB/T79-94(ANSI16.5)
|
|
材料
|
ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
|
|
上閥蓋
|
與閥體一起鑄造
|
|
填料
|
聚四氟乙烯
|
|
介質溫度
|
-20～+180℃
|
|
流量特性
|
快開特性
|
|
閥芯轉角
|
90°
|
Q941F46電動襯氟球閥外形尺寸
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-￠d
|
L1
|
H
|
|
PN1.6(MPa)
|
|
15
|
1/2
|
140/130
|
95
|
65
|
45
|
2
|
14
|
4-￠14
|
231
|
350
|
|
20
|
3/4
|
140/130
|
105
|
75
|
55
|
2
|
16
|
4-￠14
|
231
|
370
|
|
25
|
1
|
150/1340
|
115
|
85
|
65
|
2
|
16
|
4-￠14
|
231
|
375
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-￠18
|
231
|
385
|
|
40
|
11/2
|
180/165
|
145
|
110
|
85
|
3
|
18
|
4-￠18
|
231
|
390
|
|
50
|
2
|
200/203
|
160
|
125
|
100
|
3
|
20
|
4-￠18
|
231
|
435
|
|
65
|
21/2
|
220/222
|
180
|
145
|
120
|
3
|
20
|
4-￠18
|
261
|
460
|
|
80
|
3
|
250/241
|
195
|
160
|
135
|
3
|
22
|
4-￠18
|
261
|
465
|
|
100
|
4
|
280/305
|
215
|
180
|
155
|
3
|
24
|
8-￠18
|
285
|
612
|
|
125
|
5
|
320/356
|
245
|
210
|
185
|
3
|
26
|
8-￠18
|
285
|
625
|
|
150
|
6
|
360/394
|
280
|
240
|
210
|
3
|
28
|
8-￠23
|
325
|
700
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
8-￠23
|
325
|
740
|
