【精衛自控】高品質煤礦防爆電動煤氣蝶閥質量穩定甌北廠家
產品關鍵詞：
防爆電動煤氣蝶閥，D943H防爆電動煤氣蝶閥,煤氣專用電動蝶閥，D943H電動三偏心法蘭蝶閥，電動多層次硬密封蝶閥，礦用電動防爆蝶閥，防爆電動硬密封蝶閥，防爆電動法蘭蝶閥，防爆電動煤氣蝶閥廠家，防爆電動煤氣蝶閥溫州甌北，防爆電動煤氣蝶閥質量好

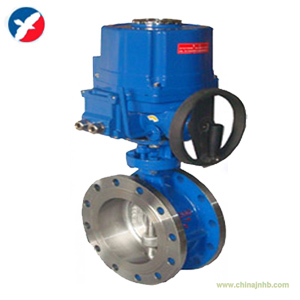

一、防爆電動煤氣蝶閥概述：
防爆電動煤氣蝶閥是由三偏心硬密封蝶閥與防爆電動執行器組成，閥體為三偏心結構原理，采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。防爆電動硬密封蝶閥閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
二、防爆電動煤氣蝶閥特點：
1、三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能；
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點；
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小；
三、防爆電動煤氣蝶閥技術參數：
|
驅動方式
|
220V，380V電源壓力(帶手輪)
|
|
公稱通經
|
50～1200mm
|
|
公稱壓力
|
1.6～6.4MPa
|
|
適用溫度
|
-40～+425℃
|
|
連接方式
|
法蘭、對夾
|
|
閥結構
|
三偏心硬密封
|
|
閥體材質
|
304、316、碳鋼
|
|
閥板材質
|
304、316、碳鋼
|
|
密封材質
|
本體、合金
|
|
適用介質
|
氣體、水及油類等(高溫場合)
|
|
可選附件
|
開關型（開關切斷），調節型（4-20mA）
|
四、防爆電動煤氣蝶閥零件材料：
|
底座
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
下軸套
|
銅合金、304、316
|
|
閥體
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
密封圈
|
NBR丁晴橡膠、PTFE、PPL、304、316
|
|
壓板、蝶板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
固定銷
|
25、35、45
|
|
上、下閥軸
|
2Cr13、304、316、316L
|
|
上軸套
|
銅合金、304、316
|
|
填料
|
聚四氟乙烯/柔性石墨
|
|
填料壓蓋組件
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
五、防爆電動煤氣蝶閥連接尺寸：
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
L
|
L1
|
H
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
112
|
530
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
115
|
530
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
46
|
120
|
565
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
138
|
600
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
56
|
164
|
640
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
56
|
175
|
705
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
60
|
200
|
775
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
68
|
243
|
945
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
78
|
250
|
1070
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
78
|
280
|
1140
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
102
|
305
|
1210
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
114
|
350
|
1335
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
127
|
380
|
1415
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
154
|
445
|
1605
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
165
|
480
|
1844
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
190
|
530
|
2040
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
203
|
580
|
2255
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
216
|
650
|
2380
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
254
|
760
|
2640
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
