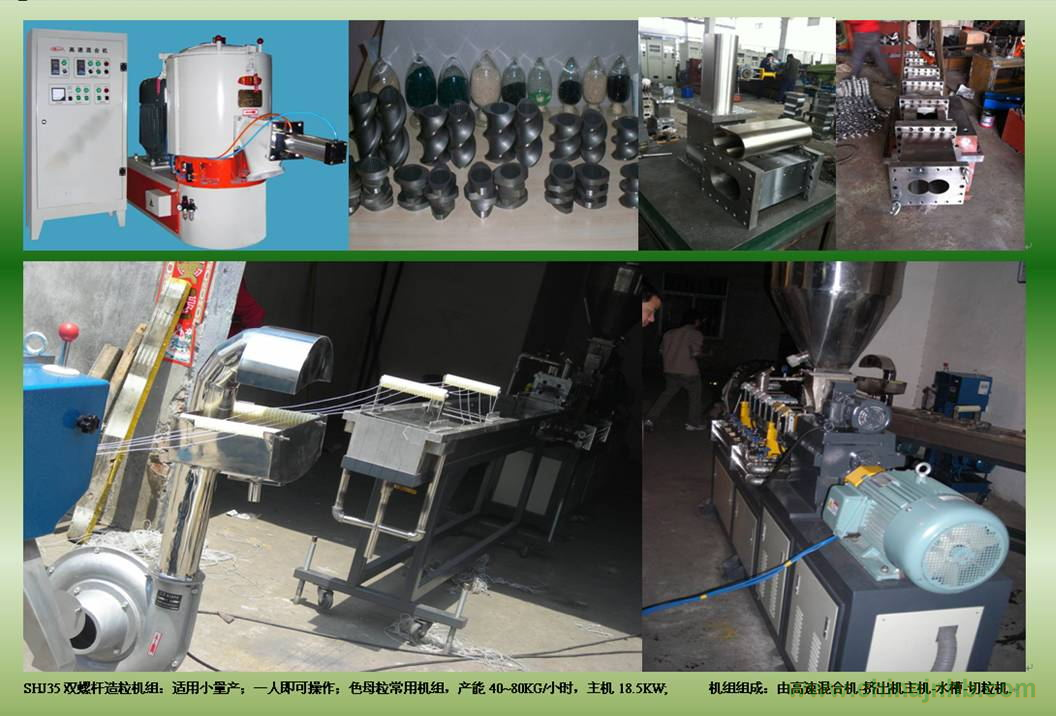

小型36雙螺桿擠出機36長徑比40:1,主電機交流18KW (西門子)
1)喂料電機為交流電機,主喂料電機功率:0.75KW。
2)調速系統采用日本宮川變頻調速器。
4)電機與減速機采用直聯式,喂料體中帶臥式攪拌器,喂料平穩均勻,不架橋。
2、36雙螺桿造粒機齒輪減速箱
4)主機傳動箱減速與扭矩分配部分合為一體,采用平行三軸式設計,結構緊湊。減速、扭矩分配及兩根輸出軸徑向軸承均使用NSK軸承。
3、潤滑油冷卻系統
4、36雙螺桿造粒機主機電機
1)
主機電機:18KW(交流電機)
5、螺桿
1)
螺桿直徑:35.5mm
2) L/D=40:1
3)
螺桿為積木式
4)
螺桿芯軸為材質,螺紋元件與芯軸為漸開線聯結,強度高,承載負荷大,拆裝組合方便。
5)
螺桿元件材質為優質高速工具鋼,高溫真空淬火熱處理。
6、機筒
1)
機筒:長度L=148mm/節,共10節筒體,材質45鋼鑲合金套,筒體采用循環冷卻。
2)
第一節筒體為喂料筒體,第九節筒體為抽真空筒體,第十節為擠出筒體,其余筒體為閉口筒體。
7、加熱系統用熔溫熱電偶專測物料熔融溫度,用壓力傳感器專測物料壓力。
8、真空脫氣裝置
