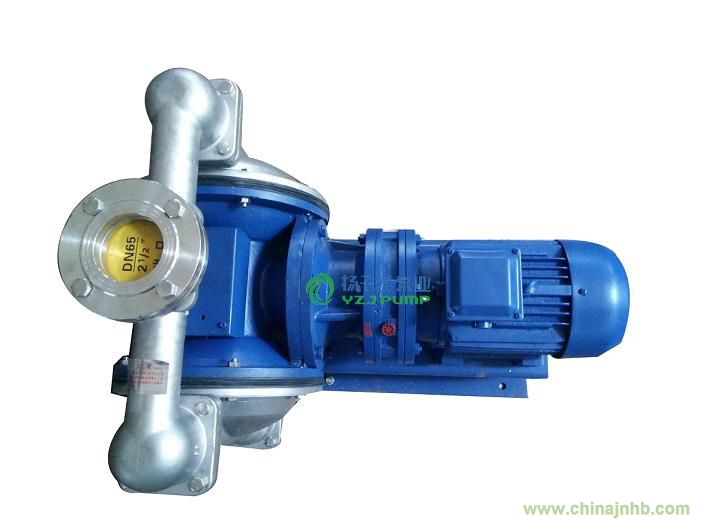

揚子江泵業公司新研制開發的新型DBY型電動隔膜泵，采用BLY系列擺線針輪減速機傳動動力，替代傳統的渦輪渦桿減速機。同時，由于近年來隔膜材質取得了突破性的進展，使該系列電動隔膜泵可更廣泛地取代部分離心泵、螺桿泵、潛水泵、泥漿泵和雜質泵，應用于石油、化工、冶金、陶瓷等行業。
DBY型電動隔膜泵特點
1、結構緊湊、體積小、重量輕、裝拆方便；
2、傳動效率高；
3、運轉平穩、噪音低；
4、使用壽命長；
5、可無泄漏輸送介質；
6、可承受空載運行；
7、不需灌引水，能自吸；
8、通過性能好，大顆粒雜質、泥漿等均可毫不費力地通過；
9、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
電動隔膜泵主要用途
1. 各種劇毒、易燃、易揮發液體。2. 各種強酸、強堿、強腐蝕液體。3. 可輸送較高溫度的介質150℃。4. 作為各種壓濾機前級送壓裝置。5. 熱水回收及循環。6. 油罐車、油庫、油品裝卸。7. 泵吸泡菜果醬、土豆泥、巧克力等。8. 泵吸油漆、樹膠、顏料粘合劑。9. 各種瓷器釉漿水泥灌漿灰漿泥漿。10. 各種橡膠漿乳膠、有機溶劑、填料。11. 用泵為油輪駁船清倉吸取倉內污水及剩油。12. 啤酒花及發酵粉稀漿、糖漿、糖密。13. 泵吸礦井、坑道、隧道、下水道中污水、沉淀物。14. 各種特殊介質的吸送。
電動隔膜泵結構原理圖:
DBY型不銹鋼電動隔膜泵性能參數:
|
型 號
|
流量
（m3/h）
|
揚程
（m）
|
吸程
（m）
|
最大允許通
過顆粒直徑
（mm）
|
使用溫度℃
|
轉速
（r/min）
|
電機功率
（KW）
|
|
鑄鐵
|
不銹鋼
|
|
DBY-10
|
0.5
|
30
|
7
|
1
|
90
|
150
|
1450
|
0.37
|
|
DBY-15
|
0.75
|
30
|
7
|
1
|
90
|
150
|
1450
|
0.5
|
|
DBY-25
|
3.5
|
30
|
7
|
2.5
|
90
|
150
|
1450
|
1.5
|
|
DBY-40
|
4.5
|
30
|
7
|
2.5
|
90
|
150
|
1450
|
1.5
|
|
DBY-50
|
6.5
|
30
|
7
|
3
|
90
|
150
|
1450
|
2.2
|
|
DBY-65
|
8
|
30
|
7
|
4.5
|
90
|
150
|
1450
|
2.2
|
|
DBY-80
|
16
|
30
|
7
|
8
|
90
|
150
|
1450
|
4
|
|
DBY-100
|
20
|
30
|
7
|
8
|
90
|
150
|
1450
|
4
|
