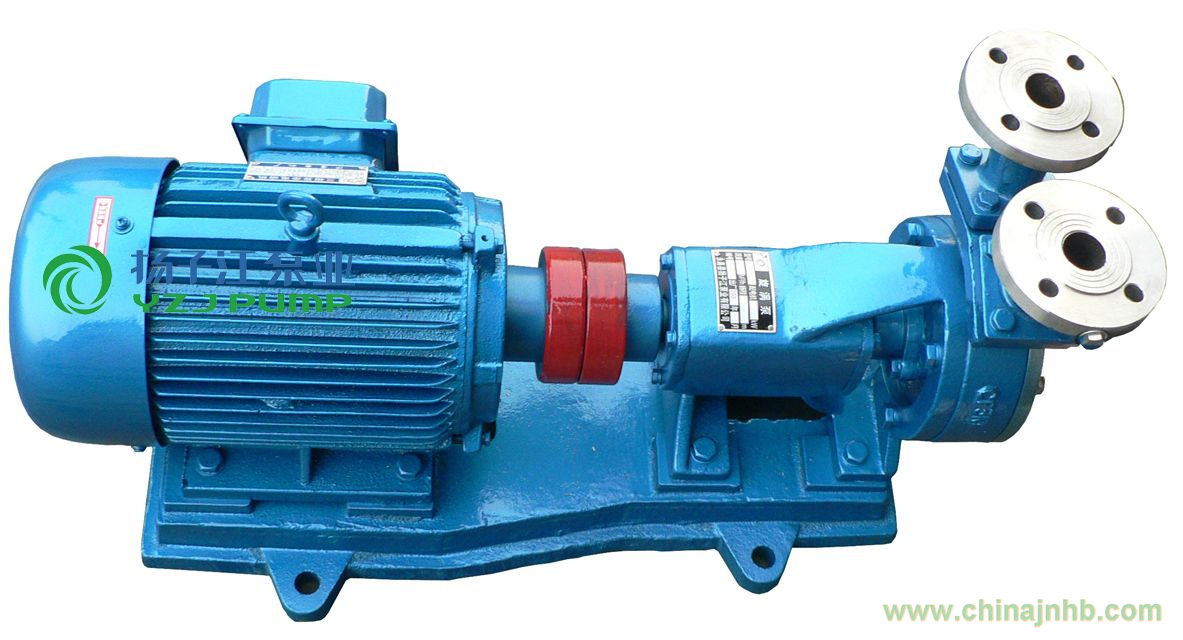

W型漩渦泵是單級懸臂式漩渦泵，泵的進、出口方向為垂直向上。旋渦式葉輪可在軸上沿軸向自由移動，以保證葉輪與泵體、泵蓋之間的軸間間隙兩側相等，允許用紙墊調整間隙。泵的軸封形式分填料和單端面機械密封兩種，泵和電動機合裝在共同底座上。 W型漩渦泵用于輸送溫度-20℃～+80℃粘度不大于5E，無腐蝕性、無固體顆粒的液體。該泵具有體積小，重量輕，外觀大方，便于維修的特點，適用于化工、石油、輕紡、電力和其它廠礦的工業生產用水，鍋爐給水，暖氣送水，高樓、消防、除熱循環送水，制造冷凍防暑降溫飲料及食堂、飲食業食具消毒的高壓送水等廣泛用途。該泵最大流量為14.4m3／h，最小流量為0.7m3／h；最大揚程為105m，最小揚程為20m；配套功率：最大為11kW，最小為0.75kW；轉速均為2900r/min。
|
型 號
|
流量
(m3/h)
|
揚程
(m)
|
轉速
(r/min)
|
功率
(kw)
|
|
1W2.4-10.5(單級)
|
2.4
|
105
|
2900
|
3
|
|
1W2.5-12(單級)
|
2.5
|
120
|
2900
|
3
|
|
25W-25(單級)
|
1.44
|
25
|
2900
|
0.75
|
|
32W-30(單級)
|
2.88
|
30
|
2900
|
1.5
|
|
32W-75(單級)
|
2.88
|
75
|
2900
|
4
|
|
40W-40(單級)
|
5.4
|
40
|
2900
|
4
|
|
40W-90(單級)
|
5.4
|
90
|
2900
|
7.5
|
|
50W-45(單級)
|
9
|
45
|
2900
|
5.5
|
|
65W-50(單級)
|
14.4
|
50
|
2900
|
11
|
|
1.58D-0.7(單級)
|
2.4
|
105
|
1450
|
3
|
