規格
|
|
|
|

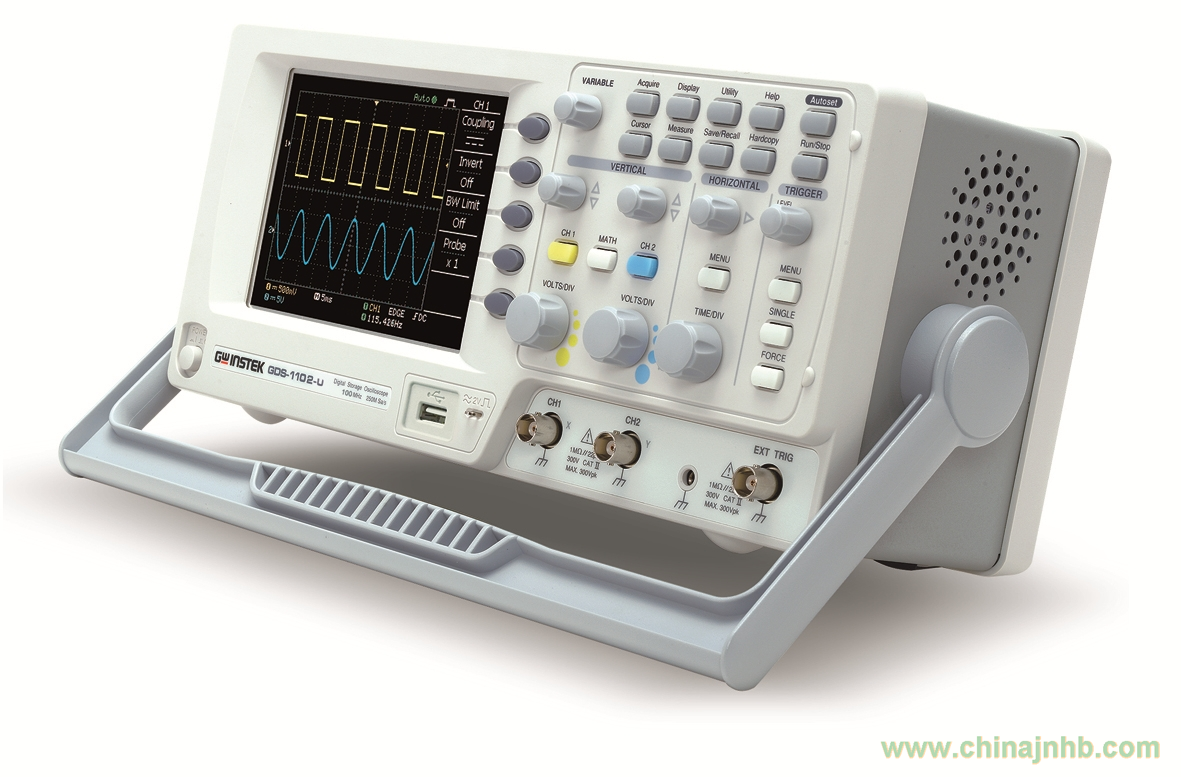

GDS-1052-U
|
GDS-1072-U
|
GDS-1102-U
|
|
垂直
|
通道
|
2
|
2
|
2
|
|
帶寬
|
DC~50MHz(-3dB)
|
DC~70MHz(-3dB)
|
DC~100MHz(-3dB)
|
|
上升時間
|
約＜7ns
|
約＜5ns
|
約＜3.5ns
|
|
靈敏度
|
2mV/div~10V/div(1-2-5步進)
|
|
精確度
|
±(3%×|讀值|+0.1div+1mV)
|
|
輸入耦合
|
AC，DC，GND
|
|
輸入阻抗
|
1MΩ±2%，約15pF
|
|
極性
|
正常，反相
|
|
最大輸入
|
300V(DC+AC峰值)，CAT II
|
|
波形信號處理
|
+，-，FFT
|
|
偏移范圍
|
2mV/div~50mV/div：±0.4V；100mV/div~500mV/div：±4V；1V/div~5V/div：±40V；10V/div：±300V
|
|
帶寬限制
|
20MHz(-3dB)
|
|
觸發
|
觸發源
|
CH1、CH2、Line、外部
|
|
模式
|
自動、正常、單次、TV、邊沿、脈沖寬度
|
|
耦合
|
AC、DC、低頻抑制、高頻抑制、噪聲抑制
|
|
靈敏度
|
DC~25MHz：約0.5div或5mV；25MHz~50/70/100MHz：約1.5div或15mV
|
|
外部觸發
|
范圍
|
±15V
|
|
靈敏度
|
DC~25MHz：約50mV；25M~50/70/100MHz：約100mV
|
|
輸入阻抗
|
1MΩ±2%，約16pF
|
|
最大輸入
|
300V(DC+AC峰值)，CAT II
|
|
水平
|
范圍
|
1ns/div~50s/div(1-2.5-5步進)；ROLL；50ms/div~50s/div
|
|
模式
|
主時基，窗口，放大窗口，滾動，X-Y
|
|
精確度
|
±0.01%
|
|
前置觸發
|
最大10格
|
|
后置觸發
|
1000格
|
|
X-Y模式
|
X-軸輸入
|
通道1
|
|
Y-軸輸入
|
通道2
|
|
相位移
|
±3°在100kHz
|
|
信號獲取
|
實時采樣率
|
最大250MSa/s
|
|
等效采樣率
|
最大25GSa/s
|
|
垂直分辨率
|
8 bits
|
|
記錄長度
|
最大4k點
|
|
獲取模式
|
正常、峰值偵測、平均
|
|
峰值偵測
|
10ns(500ns/div~50s/div)
|
|
平均次數
|
2, 4, 8, 16, 32, 64, 128, 256
|
|
光標和測量
|
電壓測量
|
Vpp，Vamp，Vavg，Vrms，Vhi，Vlo，Vmax，Vmin，上升前激電壓/過激電壓，下降前激電壓/過激電壓
|
|
時間測量
|
頻率、周期、上升時間、下降時間、正脈寬、負脈寬、占空比
|
|
光標測量
|
光標之間的電壓差(ΔV)，光標之間的時間差(ΔT)
|
|
自動計數
|
6位分辨率；精確度：±2%；信號源：除視頻觸發模式外，所有可用的觸發源
|
|
調整探棒補償信號
|
頻率范圍
|
1kHz~100kHz，1kHz/STEP
|
|
占空比范圍
|
5%~95%；5%/STEP
|
|
控制面板功能
|
自動設置
|
自動調整垂直VOLT/DIV、水平TIME/DIV和觸發準位
|
|
保存設置
|
多達15組測量條件
|
|
保存波形
|
15組波形
|
|
顯示
|
TFT LCD類型
|
5.7''
|
|
顯示分辨率
|
234(垂直)×320(水平)點
|
|
顯示格線
|
8×10格
|
|
顯示亮度
|
可調
|
|
接口
|
USB Device
|
USB1.1&2.0全速兼容
|
|
USB Host
|
圖像(BMP)波形數據(CSV)和設置(SET)
|
|
電源
|
線性電壓范圍
|
AC 100V~240V，48Hz~63Hz，自動選擇
|
|
其他
|
多種語言菜單
|
可用
|
|
在線幫助
|
可用
|
|
尺寸&重量
|
310(W)×142(H)×140(D)mm，約
2.5kg
|
