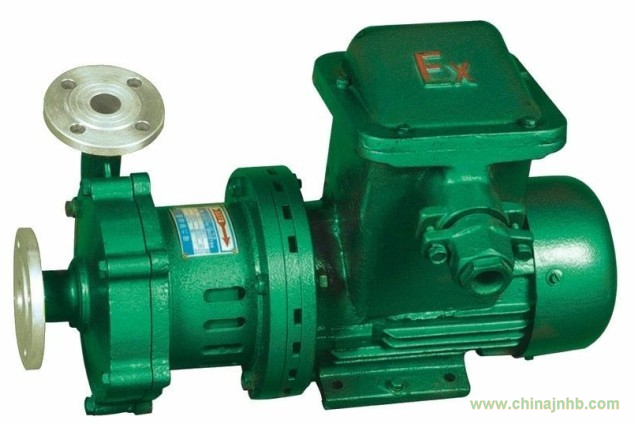

CQB-G不銹鋼高溫磁力泵產品概述：
CQB-G不銹鋼高溫磁力泵(簡稱高溫磁力泵)通常由電機，磁力偶合器，水冷卻裝置和耐腐蝕離心泵四大部分組成，其主要特點是利用磁力偶合器傳遞動力。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。磁力偶合器的磁性材料采用耐高溫型稀土永磁材料，能承受280度以下的高溫介質而保持強大的磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機，以保持電機的正常運行，從而達到無泄漏輸送高溫介質。
泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCU、鈦合金、鎳基合金等耐腐蝕材料。
該泵是全國聯合設計開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標接近國外同類產品水平，其型式、基本參數及技術性能符合JB/T7742-95《小型磁力傳動離心泵》標準要求。
■ CQB-G不銹鋼高溫磁力泵型號意義：
■ CQB-G不銹鋼高溫磁力泵結構圖：
.bmp)
|
1
|
泵體
|
4
|
后密封環
|
7
|
軸套
|
10
|
隔離套
|
13
|
軸
|
|
2
|
靜環
|
5
|
止推環
|
8
|
軸承體
|
11
|
內磁鋼總成
|
14
|
聯接架
|
|
3
|
葉輪
|
6
|
軸承
|
9
|
外磁鋼總成
|
12
|
冷卻箱
|
|
|
■ CQB-G不銹鋼高溫磁力泵產品結構：
CQB-G不銹鋼高溫磁力泵采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度≤300℃。
■ CQB-G不銹鋼高溫磁力泵安裝調試：
(一)高溫磁力泵應水平安裝，開車前應檢查冷卻箱之潤滑油油位，若油位過低時應及時補充。開泵前，首先應打開冷卻水回路，進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。
(二)當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
(三)泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各個緊固件要緊固。
(四)檢查電機旋轉方向是否與磁力泵轉向標記一致。
(五)電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
(六)泵停止工作前，應先關閉排出閥門，然后切斷電源，再關閉冷卻水管閥門。
