DWG電動液壓彎管機是一種新型的彎管工具。此電動彎管機具有結構合理，操作方便，使用安全，裝卸快速，一機多用等優點。

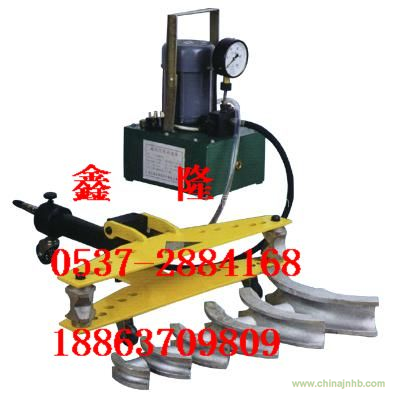

DWG電動液壓彎管機是由電動油泵，高壓油管，快速接頭，工作油缸，柱塞，彎管部件，下花板，模頭，輥軸組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子。
DWG電動液壓彎管機適用于各工廠、倉庫、碼頭、建筑、鐵路、汽車等安裝管道和修理
DWG-2A電動彎管機主要技術參數
型號 DWG-2A
最大工作壓力 44Mpa
最大工作行程 250 mm
彎管角度 90≤a<180
曲率半徑 4D
液壓油牌號 N15
DWG-2A電動彎管機管子外徑系列 21.3×2.75、26.7×2.75、33.5×3.25、42×3.25、48×3.5、60×3.5
整機重量 60kg
DWG-2A電動彎管機外形尺寸 76×38×23cm
|
名稱
|
2寸電動液壓彎管機
|
3寸電動液壓彎管機
|
4寸電動液壓彎管機
|
|
型號
|
DWG-2A
|
DWG-3B
|
DWG-4D
|
|
最大工作壓力
|
44Mp
|
59Mpa
|
63Mp
|
|
最大工作行程
|
250 mm
|
320 mm
|
420 mm
|
|
彎管角度
|
90≤a<180
|
90≤a<180
|
90≤a<180
|
|
曲率半徑
|
4D
|
4D
|
4D
|
|
液壓油牌號
|
N15
|
N15
|
N15
|
|
管子外徑系列
|
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
|
21.3×2.75、26.7×2.75、33.5×3.25、42×3.25、48×3.5 60×3.5、 75.5×3.75 88.5×4.0
|
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
75.5×3.75 88.5×4.0 108×4.5
|
|
整機重量
|
82kg
|
130kg
|
190kg
|
|
外形尺寸
|
76*38*58cm
|
96×42×28cm
|
122×48×29cm
|
|
產品名稱
|
型號
|
彎管范圍
|
|
手動液壓彎管機
|
SWG-2A
|
圓管21.3—60mm 壁厚 2.75-3.5
|
|
手動液壓彎管機
|
SWG-3B
|
圓管21.3—88.5mm 壁厚2.75-4.0
|
|
手動液壓彎管機
|
SWG-4D
|
圓管21.3—108mm 壁厚2.75-4.5
|
|
手動彎管機
|
SWG-25
|
圓管10--25mm 壁厚2.25-2.75
|
|
多功能彎管機
|
DWQJ-G63
|
圓管19-63mm 方管20-50mm 壁厚 0.5-1.5
|
|
多功能彎管機
|
DWQJ-G76
|
圓管16-76mm 方管16-50mm 壁厚0.5-2
|
|
多功能彎管機
|
DW-4
|
圓管19-76 方管 20-60 壁厚
0.5-2.5
|
|
多功能彎管機
|
DWJ-76C
|
圓管 19-76 方管20-60 壁厚 0.5-2
|
|
多功能彎管機
|
76B
|
圓管 19-76 方管20-60 壁厚 0.5-3.5
|
DWG-2A電動彎管機使用方法
l、將電動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
四、注意事項：1、電動液壓彎管機使用前首先檢查油箱內的油是否充足，如不足應加滿。
2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.
3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或將模子漲裂。
4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。
5、電動液壓彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗
6、電動液壓彎管機使用15號機械油。
五、易損件
為方便用戶維修，將電動液壓彎管機易損密封件放入備件袋中。
可能發生的故障及排除方法：
|
故障
|
產生原因
|
排除方法
|
|
1、活塞桿伸出一定長度后搖動手柄，項桿一伸一縮。
|
加油螺塞未擰松
|
擰松加油螺塞
|
|
泵體中出油閥口不密封出油閥鋼球不園整
|
油中有垃圾，應換干凈的機油，更換鋼球。
|
|
2、大、小泵活塞桿處滲油
|
密封圈損壞
|
將備件袋中密封圈換上
|
|
3、開關處滲油
|
開關內壓圈太松
|
拆下限位螺釘和開關后，擰緊壓圈
|
|
4、頂桿頂出無力， 不能工作。
|
開關內鋼球密封不好開關頂端沒有頂牢鋼球或掉落鋼球
|
調換鋼球擰緊開關，如無鋼球，應加鋼球。
|
|
5、頂桿頂端漏油
|
活塞桿頂端密封圈損壞
|
更換14×2.4 O型密封圈(自備)
|
|
6、大、小泵吸油不足
|
濾網器內濾網上附有垃圾或油量不足
|
擰下12序號零件，用汽油清洗網體并加滿油。
|
|
7、模子安裝孔裂開
|
模子項出時有側向載荷
如：彎過的工件再彎時位置未放正
|
檢查兩個支承輪位置是否對稱，支承輪和工件貼合處涂油，放正第二次彎曲的位置。
|
|
8、拾泵也稱冒泵、回泵
|
出油閥鋼球不能正常復位
|
將作用桿(15）伸出，使柱塞泵上有壓力時，在手柄座(14)上用郎頭敲擊幾下即可使閥球復位。
|
