流水線產品測試隔音室



流水線產品測試隔音室設計方案

目錄
1  概況···············································3
2  技術參數及說明····································3
3  設計標準及依據····································4
4  方案設計···········································4
4.1墻體隔聲設計··································4
4.2地面隔聲隔振設計······························5
4.3室內通風消音設計······························6
4.4室內吸聲內飾設計······························7
4.5氣動隔音窗的隔音設計·························7
4.6門的隔音設計··································7
4.7室內地面環保設計·····························8
4.8 室內照明設計·································8
5  設計效果··········································9
6  聲學材料性能·····································9
6.1高強度隔聲板·································9
6.2橡膠阻尼減振墊·······························9
6.3玻璃棉········································9
7  主要材料明細·····································9
8  施工說明及驗收標準······························10
9  售后服務·········································10
10 工程預算·········································11
1  概況
本項目為流水線產品檢測隔音室的設計方案。該隔音室對聲學設計要求非常高，符合隔振，隔聲，消聲，吸聲，安全，環保，在保證隔音量的同時最大化提升空間使用面積。
2  技術參數及說明
（1）名稱：流水線隔音室
（2）數量：1臺
（3）規格：長X寬X高（單位：mm）
外尺寸：2000mmX2000mmX2500mm（不含通風系統）
凈空尺寸：1500mmX1500mmX2000mm
（4）工期：自收到預付款之日起25個工作日內完成。
（5）產品說明：
結構：主體六面體，模塊結構，結構之間采用搭接口及緊鎖裝置；設計整體為雙“懸浮”結構式多層材料復合隔聲結構，具有隔聲，隔振，吸聲，換氣，防潮，安全等功能。
墻體： 雙層墻體結構，1.2mm鍍鋅鋼板噴塑，16mm防潮隔音板，雙層復合隔聲墻體，鋼木結構，墻體厚度100mm，模塊拼裝組合式，可拆卸重裝。
減振：采用低頻橡膠阻尼減振墊復合及串聯方式，具有優良的隔振和耐用性能。
隔音門：雙磁控“聲閘”隔音門2套，階梯式結構（尺寸：1900mmX800mm）。
隔音窗：采用專業雙層中空氣動隔音窗技術（尺寸：500mmX800mm），透光好，隔聲性能指數高。
通風消聲系統：阻抗式復合通風消聲器，超靜音風機，強制送風導入設計，獨立進、出風口，
室內吸聲內飾：采用鋁合金沖孔鋁扣板（尺寸：600mmX600mm）,使用輕鋼龍骨固定，內填充玻璃棉。
室內地面表面處理：環保隔音地毯，美觀,方便更換。
室內電源照明系統：AC220V接入，高亮LED吸頂燈，無干擾；配置照明，通風換氣開關1組，二三萬能插1組。
3  設計標準及依據
（1）《城市區域環境噪聲標準》（GB3096-93）；
（2）《民用建筑隔聲設計規范》（GB50118-2010）；
（3）《室內空氣質量標準》（GB/T18883—2002）；
（4）《建筑設計防火規范》（GBJ16—87）（2001年版）；
（5）《電氣裝置安裝工程電氣照明裝置施工及驗收規范》（GB 50259—96）；
（6）《民用建筑工程室內環境污染控制規范》GB50325—2010；
（7）噪聲衰減值為40-45Db(A)。
4  方案設計

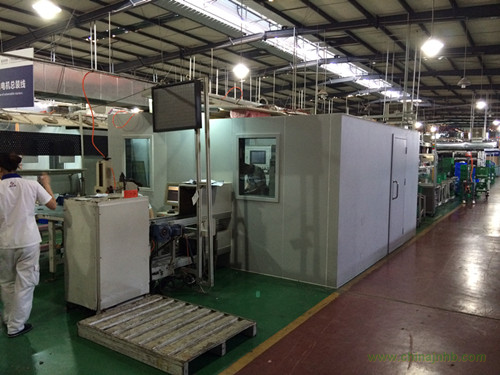

隔音室安裝在流水線旁邊，對于此區域位置，整個樓層都有多個聲源在振動，聲能密布，而且非穩態，這就要求隔聲，消聲，減振一體化設計。
在隔聲減振工程中，減少對內噪聲的主要方式是在噪聲傳導路徑上增加阻尼構造，更重要的是處理好空氣傳聲，阻隔聲波激勵隔音室表面形成的結構聲。由于人員密集，腳步振動產生的聲音也會影響隔音室的最終隔音效果，所以本項目隔音室的結構采用“房中房”的施工方法，達到隔聲和隔振的雙重目標。
4.1墻體隔聲設計
環境聲壓級通常在峰值時會更高，為了達到測試時隔音效果，墻體采用相同的雙層復合墻體鋼木隔聲結構，單層墻采用雙層16mm厚低密度高強度隔音板制造，墻體厚度為100mm，內填充50mm厚48k玻璃棉（歐文斯科寧），外表面粘貼1.2mm厚脫脂，噴塑處理的鍍鋅鋼板，雙層墻體中間留有不小于50mm的空氣層，中間填充多孔吸聲材料，避免雙層墻體之間的連接出現聲橋，雙層墻體的厚度不宜相同，或采用不同剛度。
此次設計墻體采用不同剛度和不同厚度相結合，隔音室內壁加裝輕鋼龍骨，沖孔鋁扣板作為內飾材料，中間填充多孔吸聲材料。

4.2  地面隔聲隔振設計
由于隔音室安裝在廠房內，且人員密集，噪聲容易使隔音室產生振動，地面受迫振動對隔音室的影響僅次于隔墻，而且低頻能力為主，底板的設計既要隔聲又要隔振。通常地面做法對高頻的阻尼效果比較好，為了應對地面的低頻振動，采取浮筑底板的做法：底板和墻體設計一樣，即雙層復合隔聲底板；外底板和樓板之間用雙層20mm厚橡膠阻尼減振墊復合及串聯方式，隔音室底板與底板之間用單層20mm厚橡膠減振墊，整個底板三層減振系統，能有效隔絕地板振動傳聲，具有優良的隔聲，隔振和耐用性能。

4.3  室內通風消聲設計
隔音室出于檢測時對隔聲的高要求，通常采用密閉式的設計，一般只留供采光和產品進出用的隔音窗，隔音門也是隔聲密閉的；為了營造一個舒適的檢測環境，保持良好的空氣質量，隔音室的良好的通風換氣系統是必不可少的。
我公司采用阻抗式消聲器，是一個具有吸聲內忖套，迷宮式通道結構，截面為矩形的直管，吸聲元件包括多層的吸聲材料和一層透聲護面，超靜音風機，軟風管道等附件，用軟風管與消聲器上的預留進風口相連接，強制進風，進風管道密閉性能好；消聲器內部采用阻性和抗性消聲結構，既能允許氣流順利通過，達到通風換氣要求，又能有效的阻止或減弱噪聲的傳入。
隔音室安裝兩個通風消聲器，單獨進風，出風口。進風口可接空調。

4.4  室內吸聲內飾設計
為了進一步提高隔音室的隔音效果，美化室內環境，室內的內飾消聲也是不容忽視的環節，內飾材料我們采用0.6mm的沖孔鋁扣板，與隔音墻體之間用輕鋼龍骨連接，扣板和墻體之間填充玻璃棉，既能有效的做到隔聲，消聲，又可以為室內提供一個環保，美觀的環境。
4.5  氣動隔音窗的隔音設計
觀察窗我公司采用自研發的雙層中空隔音窗，是一種良好的透光，隔熱，隔音，美觀適用，并可降低隔音室自重的新型建筑材料，它是用兩片5mm（500mmX800mm）隔音玻璃，使用高密度高氣密性復合粘結劑，將兩塊隔音玻璃粘結，鋁合金邊框固定，制成的高效能隔音隔熱玻璃，隔音窗加裝氣動裝置，上下活動。
雙層中空氣動隔音窗隔音量高，全頻段隔音效果顯著，低頻隔音效果好；特種加工工藝，密閉性好；開啟方便，造型美觀，安全可靠。

4.6  門的隔音設計
本項目中的門均需要采用隔音門，我公司采用雙磁控聲閘隔音門，隔音門墻體采用1.2mm厚的國際鍍鋅鋼板，隔音門墻體外表面鋼板經過脫脂，磷化，噴塑處理（顏色客戶選擇），隔音門墻體內夾層選用阻尼板，三層50mm厚玻璃棉，高強度隔音板，隔音門結構為階梯式結構，閉合處采用雙通道磁性密封條，密閉性能好。
隔音門按照《工業企業噪聲控制標準》對隔音門設計的要求，其隔聲能力強，強度高，并且為了防止隔聲板產生振動，采取了特殊的防振處理，大大提高了隔聲效果。采用多次復合，特殊隔聲結構，密封可靠，開啟靈活。


4.7  室內地面環保設計
室內地面鋪設環保隔音地毯（400mmX400mm），美觀，經濟，方便更換和清洗。
4.8  室內照明設計
針對照明舒適問題，我公司借鑒了“間接照明”技術，燈具使用LED吸頂燈，安裝時注重光源與受光面之間的距離，與頂棚之間的距離，室內受光面也是采用的也是能夠理想反射光的裝飾面，使之在光線處理上，使之間接化，自然化，柔和華。
5  設計效果
在嚴格按照上述設計方案采取聲學處理措施后，隔音室使用時，滿足噪聲衰減值在40-45dB（A）的聲學要求。
6聲學材料性能
6.1高強度隔聲板
（1）厚度：16mm
（2）密度：1.3g/m3
（3）熱壓溫度：195-210℃，A類，阻燃，結構均勻。
6.2橡膠阻尼減振墊
（1）固有頻率：8.4-10.6Hz
（2）規格：長X寬X高（120mmX120mmX20mm）
（3）優點：固有頻率低，結構簡單，使用方便，壓縮變形低，許可載荷高。
6.3玻璃棉
（1）歐文斯科寧玻璃棉
（2）厚度50mm,容重16kg/m3
（3）熱導率低，保溫絕熱，吸音性能好，耐腐蝕，化學性能穩定。
7  主要材料明細表
材料名稱 規格說明
鍍鋅鋼板 1.2mm厚，脫脂，磷化，噴塑
高強度隔音板 1220*2440*16mm
阻尼控制板 現代&=3mm
玻璃棉 歐文斯科寧，50mm厚
減振墊 橡膠阻尼減振墊，120mmX120mmX20mm
中空隔音玻璃 500mmX800mm
磁性密封條 PV-s70/m80
照明 LED吸頂燈
電線 1.5-4mm2，二三芯
電源插座 五孔，二三插
開關 雙開
超靜音風機 綠島風

8  施工說明及驗收標準
我方施工符合JGJ73-91《建筑裝飾工程施工及驗收規范》國家標準；貴公司可派人參加質量把關，監理；為我方提供必要的施工方便。
工廠模塊化生產，現場組裝，無二次裝修痕跡。
驗收標準：
符合噪聲衰減值在40-45dB（A）的聲學要求。
若工程驗收不合格，我方需對隔音室進行整改至合格為止，整改費用由我方全部支付。
9  售后服務
保修期為1年，長期供應零部件，保修期內的維修費用由我司負責，易損件免費更換期1年。
保修期由設備驗收合格正常使用之日起計算，保修期內如設備出現故障，我司應接到通知后24小時內派技術人員前來維修。
質保期內如發生非人為情況下出現的破損，剝落，變形等現象或其他故障影響聲學效果或妨礙正常檢測工作的，可免費更換或維修相應的聲學部件，在超出質保期或人為損壞的情況下，按市價收取材料費或成本費用。
我公司24小時提供電話咨詢服務，在出現一般情況的小故障，在問題不算復雜或對某些技術問題存在疑問時可通過電話，傳真，EMAIL的指導方式解決問題。
保修期滿后，設備出現故障需要我司提供維修服務時，我司免費提供維修，只收取更換零部件成本費。
