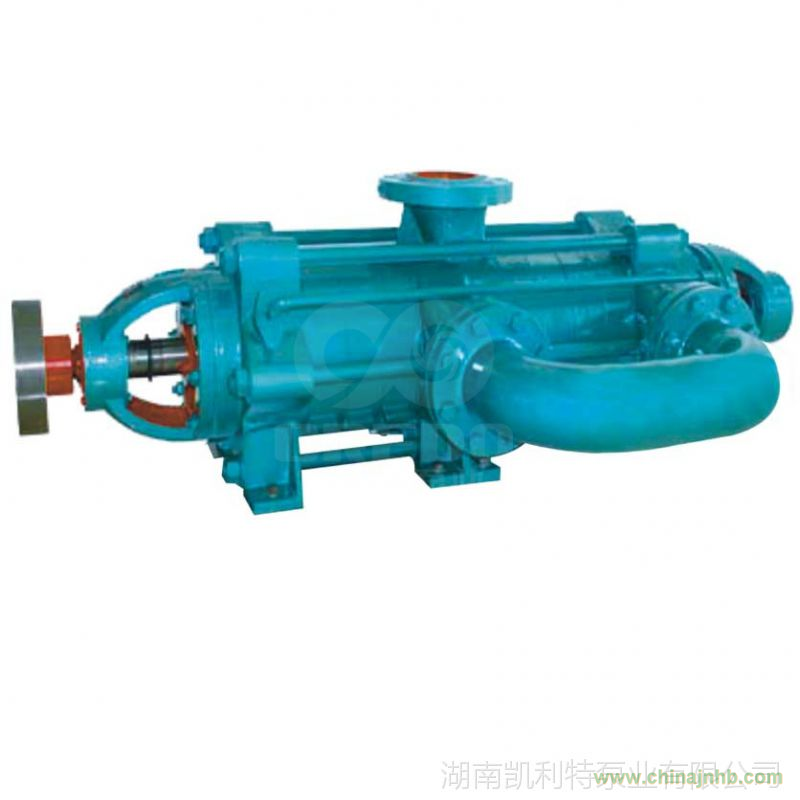

臥式多級離心泵D、DF、DY、MD系列產品簡介：

該系列泵系臥式單吸多級分段式離心泵，采用了國家推薦使用的高效節能產品的水力模型，具有效率高、性能范圍廣、運轉安全平穩、噪音低、壽命長、安裝維修方便等優點。
產品可供輸送不含固體顆粒（磨料）、不含懸浮物的清水或物理化學性質類似子清水的其它液體之用。也可通過改變泵的材質（或泵過流部件的材質）、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨料的介質等。
泵進口允許壓力小于0.6MPa。

型號說明

如 D (DF、DY、MD) 450 – 60 x6
D ——表示多級清水離心泵
DF——表示礦用耐腐多級離心泵
DY——表示多級離心油泵
MD——表示礦用耐磨多級離心泵
450——表示設計點流流量為450m3/h
60——表示設計點單級揚程為60m
6—表示級數為6級

如 150 MD 30x7
150——表示泵吸入口直徑為150mm
MD——表示礦用耐磨多級離心泵
30——表示泵設計點單級揚程為30m
7——表示級數為7級

注：D（DF、DY、MD）80-30為習慣表示方法.其中80表示泵吸入口直徑為80mm, 30表示泵設計點單級揚程為 30m.其它含義與上述表示方法相同。

性能范圍

D、DF、DY、MD型泵具有相同的性能參數和安裝尺寸
泵吸入、排出口徑40?300mm
流量Q = 3.75～850m3/h
揚程H=19?816m
(注：所列性能參數值為常溫清水所試所得的值.)
配套電機

電機常規配置為Y系列電機。對用于含有可燃易爆氣體的礦井下運行的泵，必須采用防爆電機并要求具有相應的防護等級和防爆標志。
執行標準

GB/T 5657-95《離心泵技術條件（III類）》
JB/T 1051-93《多級清水離心泵型式及基本參數》
MT/T 114-2005 《煤礦用多級離心泵》
GB/T 13006 《離心泵、混流泵、軸流泵、汽蝕余量》
GB/T 13007 《離心泵效率》

臥式多級離心泵D、DF、DY、MD系列結構圖：

臥式多級離心泵D、DF、DY、MD系列型譜圖：

臥式多級離心泵D、DF、DY、MD系列技術特點：

高效節能
堅持專業化生產，在產品的模型選擇、模具的制作、水力部件的鑄造工藝方面均有獨特的方法，所有過流部件均采用精密鑄造，保證流道尺寸與流道光潔度，比市場上普通的多級泵實測效率平均高出2%以上，具有很好的節能效果。
先進的工藝設備
我公司為保證產品的裝配性能，從國外進口了先進的零件清洗設備，每個零件在最終裝配前均進行認真清洗。除正常的材質檢測、水靜壓試驗、靜平衡試驗外，所有6級以上的泵轉子部件均進行小裝后檢査軸的跳動，并控制跳動值在5絲內，然后按G2.5級做動平衡試驗。總裝后再次檢查軸與聯軸器的跳動和軸向竄動，保證產品的裝配質量。
結構獨待
在平衡環與泵配合面加裝O型密封圈，防止高壓水進入平衡室，減少平衡盤磨損，延長產品使用壽命
合理選擇材質
根據不同用戶需要，平衡盤及平衡環材質可采用堆焊硬質合金、合金鋼或QT600Mn2合金球墨鑄鐵，表面硬度高，耐磨性好，提高產品使用壽命。MD型泵流道采用高合金耐磨鑄鐵或高牌號耐磨球鐵材質，具有很好的耐磨性。
表面質量好
采用精鑄模鑄造工藝及自動噴涂機噴涂油漆，表面質量好，外形美觀

臥式多級離心泵D、DF、DY、MD系列結構特點：

D、DF, DY、MD型泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口為垂直向上。泵的進水段、中段、出水段等泵殼體部分通過拉緊螺栓聯結成一體，并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。
泵的進水段、中段、出水段之間的密封面均采用密封膠或“O”型密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當.以液體能一滴一滴滲出為宜。泵的各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸
泵在運行中允許轉子在泵殼中軸向游動，該型泵一般采用滾動軸承、干油潤滑結構（D85-67、D155-67型泵可采用滑動軸承、稀油潤滑結構，也可采用滾動軸承、干油潤滑結構。
該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看，泵為順時針方向旋轉。
（用戶如對泵的材料和結構有特殊要求，可與本公司協商解決，本公司可根據用戶需求變換水泵進出口方向，并可實現該系列泵的多出口結構和功能。)

臥式多級離心泵D、DF、DY、MD系列產品用途：

D型：用于輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。
DF型：用子輸送不含固體顆粒、溫度為-20℃?105℃的腐蝕性液體。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構及確定電機的容量等。
DY型：用于輸送不含固體顆粒、溫度為-20℃?105℃、粘度小于120厘沲的油類和石油產品。
MD型：用子輸送顆粒含量≤1.5%，粒度≤0.5mm，溫度為-20?8℃的中性礦井水及其他類似的污水。

臥式多級離心泵D、DF、DY、MD系列性能參數：
