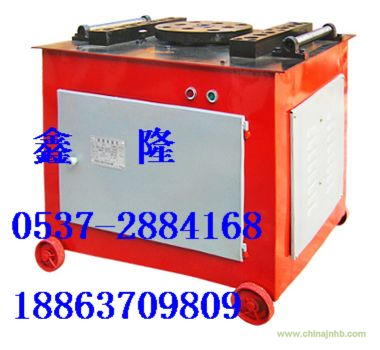

GW50鋼筋彎曲機
鋼筋彎曲機，鋼筋折彎機，鋼筋彎曲機生產，鋼筋彎曲機價格，GW50鋼筋彎曲機
鋼筋彎曲機是鋼筋加工機械之一。工作機構是一個在垂直軸上旋轉的水平工作圓盤，把鋼筋置于圖中虛線位置，支承銷軸固定在機床上，中心銷軸和壓彎銷軸裝在工作圓盤上，圓盤回轉時便將鋼筋彎曲。為了彎曲各種直徑的鋼筋，
在工作盤上有幾個孔，用以插壓彎銷軸，也可相應地更換不同直徑的中心銷軸。
GW50鋼筋彎曲機屬于一種對鋼筋彎曲機結構的改進。本實用新型包括減速機、大齒輪、小齒輪、彎曲盤面，其特征在于結構中：小齒輪與大齒輪嚙合作二級減速；大齒輪始終帶動彎曲盤面旋轉；彎曲盤面上設置有中心軸孔和若干彎曲軸孔；工作臺面的定位方杠上分別設置有若干定位軸孔。利用電機的正反轉，對鋼筋進行雙向彎曲。中心軸可替換，便于維修。
GW50鋼筋彎曲機用途：
鋼筋彎曲機適用于建筑工程上的各種普通碳素鋼、螺紋鋼等加工成工程所需的各種形狀
GW50鋼筋彎曲機主要技術參數：
|
型號
|
GF16型
|
GW40型
|
GW50型
|
|
彎曲鋼筋直徑：圓鋼（Q235-A）
|
（Φ4∽Φ16）mm
|
（Φ6∽Φ40）mm
|
（Φ10∽Φ50）mm
|
|
彎曲鋼筋直徑：II級螺紋鋼
|
|
（Φ8∽Φ36）mm
|
（Φ10∽Φ40）mm
|
|
工作圓盤直徑
|
|
Φ320/350mm
|
Φ420mm
|
|
工作圓盤轉速
|
35-40r/min
|
5r/min,10r/min
|
5r/min,10r/min
|
|
電機功率
|
1.5KW
|
3KW
|
4KW
|
注: GW50彎曲機為手動操作
GW50鋼筋彎曲機工作機構是一個在垂直軸上旋轉的水平工作圓盤，把鋼筋置于圖中虛線位置，支承銷軸固定在機床上，中心銷軸和壓彎銷軸裝在工作圓盤上，圓盤回轉時便將鋼筋彎曲。為了彎曲各種直徑的鋼筋， 在工作盤上有幾個孔，用以插壓彎銷軸，也可相應地更換不同直徑的中心銷軸。
GW50鋼筋彎曲機的操作規程：
一、檢查機械性能是否良好、工作臺和彎曲機臺面保持水平；并準備好各種芯軸工具擋。
二、按加工鋼筋的直徑和彎曲機的要求裝好芯軸，成型軸，擋鐵軸或可變擋架，芯軸直徑應為鋼筋直徑的2.5倍。
三、檢查芯軸，擋塊、轉盤應無損壞和裂紋，防護罩緊固可靠，經空機運轉確認正常方可作業。
四、作業時，將鋼筋需彎的一頭插在轉盤固定備有的間隙內，另一端緊靠機身固定并用手壓緊，檢查機身固定，
確實安在擋住鋼筋的一側方可開動。
五、作業中嚴禁更換芯軸和變換角度以及調速等作業，亦不得加油或清除。
六、彎曲鋼筋時，嚴禁加工超過機械規定的鋼筋直徑、根數及機械轉速。
七、彎曲高硬度或低合金鋼筋時，應按機械銘牌規定換標最大限制直徑，并調換相應的芯軸。
八、嚴禁在彎曲鋼筋的作業半徑內和機身不設固定的一側站人。彎曲好的半成品應堆放整齊，彎鉤不得朝上。
九、轉盤換向時，必須在停穩后進行。
十、作業完畢、清理現場、保養機械、斷電鎖箱。
