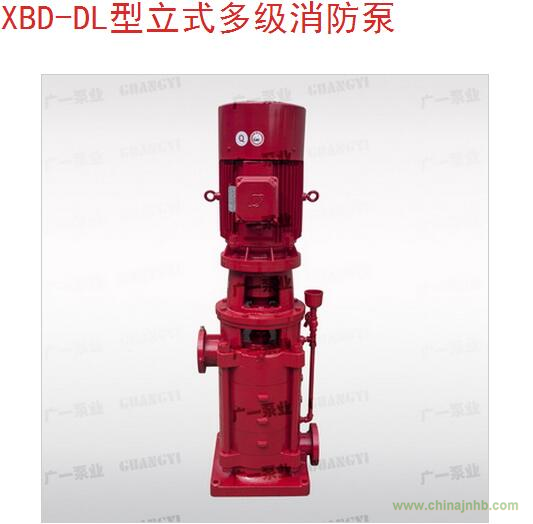

用途及特點  XBD-DL型立式多級消防泵組是根據我國消防用途的需要，按照有關消防標準和規范而開發的新產品。本泵組
由于采用了國家推薦使用的高效節能產品IS型泵的水力模型，具有效率高，性能范圍廣，達到國內先進水平，在結構
上采用立式、分段形式，因而運轉安傘、平穩、壽命長，占地面積小，安裝維修方便．本泵組特別適用于高低層建筑
的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防系統，亦可用于生活供水、空調機組循環環及冷卻水輸送等。

泵組主要性能范圍如下： 流量Q： 15～120 I／s
壓力P： 0.39-2.35MPa
轉冰n： 1480 r／min
口徑： 80-250mm
輸送介質溫度： ≤90℃

結構說明  XBD-DL 消防泵組為立式多級節段式結構，用螺栓把進水段、出水段夾緊聯成一體。泵每一級裝一個葉輪、一
個導水葉、泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，并用油脂潤滑。
泵組的吸入口在下方，出口在上方，吸入口和出水口相對位置在工廠出廠時按180裝配（入口與出口同一軸
線），但用戶在安裝時可根據實際情況，出水段可旋轉0、90、180、270等四個方向，只要把拉緊螺栓取出就可調整
出口安裝位置。泵組可以2-3個出水口同時工作。
   XBD-DL 消防泵組的主要零件有：進水段、中段、出水段、電機座、電機、葉輪、導葉、末級導葉、軸、軸
套、密封環、上軸承、下軸承、檔套等。軸套、上下軸承、密封環、葉輪為易損零件、檢修時應按磨損程度更換。

軸承：采劇單列向心球軸承。
軸封：可用軟填料或機械密封兩種結構。
傳動：通過彈性聯軸器由立式電動機驅動。以電機端往下看，泵為順時針?lè)较蛐D(zhuǎn)。
