模具冷水機的選配
事實上，一副模具就是一個換熱器，熱量由融熔的塑料傳入模具，再由模具傳入不斷循環的冷卻介質——冰水中，只有很小一部分進入空氣和注塑機的壓模板。眾所周知，塑料成型的周期，相當大的部分用于冷卻，有時可占到塑料成型周期80％以上，因此將冷卻時間控制到最小是絕對必要的。例如，一副模具成型周期一般耍20秒，如將原來冷卻水塔的水改用冷水機產生的冰水進行冷卻，它可縮短到16秒。盡管最初選擇配備冷水機造價要高些，但它可使產量提高20％，在長期的生產中，能取得很大的收益。那么，如何來選擇冰水能量呢？從上面我們即可知道，它與成型材料的比熱容、熔膠時的溫度，重量以及制品脫模時的溫度有關。
一副模具所需的冰水能量之計算公式為;
q=w × c × ∆ t × s
式中：q為所需冰水能量kcal／h；
w為塑料原料重量kg／h；
c為塑料原料比熱kcal／kg℃；
∆t為熔膠溫度與制品脫模時的溫度差℃（見附表）；
s為安全系數（一般取1.35－2.0），當單機匹配時，一般選擇小值，而當一臺冷水機與多臺模具相配時取大值，如選擇風冷式冷水機時，s也應適當選很大一點。
例如：一副模具生產pp制品，每小時生產量約50kg，問冷卻需要量為多少？應配多大的冷水機為合適?q=50 × 0.48 × 200 ×1.35＝6480（kcal／h）；每小時需6480kcal／h冷卻量，可選用3HP冷水機即可。
在實際選用冷水機過程中，很難取得比較完整的數據。根據我們以往多年規劃，配套銷售的經驗，∆
t＝200℃，它是眾多常用制品經過多年統計后的一個平均值。
如果模具上附有熱膠道，還應將熱膠道的能量加入冷量的計算，一般熱膠道是以kw為單位，計算時應將單位轉換成kcal／h，1kw=860kcal／h。如果供給工廠的水量充足，溫度較低，成本也較低，此時就不需要使用冷水機，這一般是不太現實的，除非工廠能在水溫比較低的大湖邊；另一種是利用城市深井供水來滿足溫度和流量的需要，但往往成本太高。對實驗裝置可以使用這種方法，但對于工廠，這樣做是不切實際的。
二．冰水溫差
模具冷卻流體（冰水）的溫度一般受制于加工材料和制品形狀而發生較大變化，如聚苯乙烯薄壁燒杯，模具要求冰水溫度在0℃以下；而其它絕大多數情況下，模具所要求的冰水的溫度都在5℃以上，微電腦全功能冷水機能提供5℃以上的冰水，低溫型智能溫控冷水機能滿足5℃以下及至0℃以下的要求。
模具進出口處冰水的溫差往往是根據制品要求來設定的，在許多情況下，溫差為3-5℃時是最理想的，但有時也需要溫差在1-2℃。溫差越小，意味著把同樣的熱量帶出去，需要的冰水流量就越大，反之需要的流量就小。比如：溫差為5℃時，流量需要60l，而到溫差為2℃時，流量則需要150l。
三．冰水管道的保溫
冰水管道必須進行保溫隔熱，因為管道隔熱不僅能阻止冷量的嚴重損失，而且也阻止了在管外壁上形成的結露水。例如：冰水溫度10℃，環境溫度為30℃，一根25米長，表面積為25m²的金屬管道的熱輻射可達750kcal／h，這差不多是3hp壓縮機產生制冷量的10％，5hp壓縮機產生制冷量的6％左右。
模具冷水機選型參數表
|

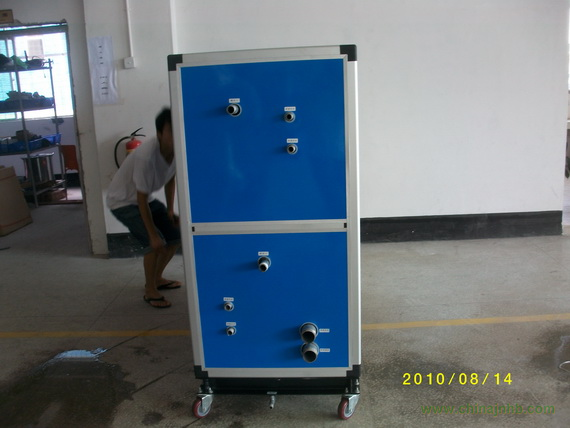

水冷式冷水機規格參數表
10--25HP
|
|
類別
|
型號
|
CBE-31WLC
|
CBE-37WLC
|
CBE-47WLC
|
CBE-62WLC
|
CBE-78WLC
|
|
制冷量
|
Kcal/hr
|
26660
|
31992
|
39990
|
53320
|
66650
|
|
KW
|
31
|
37.2
|
46.5
|
62
|
77.5
|
|
匹數
|
HP
|
10
|
12
|
15
|
20
|
25
|
|
輸入功率
|
KW
|
9
|
10.5
|
12.5
|
17.2
|
20.2
|
|
運行電流
|
A
|
20
|
22
|
27
|
36
|
43
|
|
溫控范圍
|
℃
|
標準型5--28℃（低溫型可達-30℃）精度±2℃
|
|
電源
|
3-380V
50HZ
|
|
制冷劑流量控制
|
毛細管
|
膨脹閥
|
|
保護裝置
|
高低壓保護 過載保護裝置 低溫保護 逆相缺相保護 水流保護
|
|
冷媒
|
型號
|
R22
|
|
充注量KG
|
6
|
7.2
|
9.2
|
12.1
|
15.2
|
|
制冷回路
|
雙回路
|
|
壓縮機
|
型式
|
全封閉渦旋式
|
|
功率KW
|
3.75×2
|
4.5×2
|
5.5×2
|
7.5×2
|
9.0×2
|
|
品牌
|
日本松下
|
|
循環水泵
|
功率KW
|
1.5
|
1.5
|
1.5
|
2.2
|
2.2
|
|
揚程M
|
18
|
20
|
20
|
25
|
18
|
|
品牌
|
臺灣源立(鑄鐵)
|
|
冷凝器
|
型式
|
殼管式
|
|
冷卻水量m3/ h
|
7.2
|
8.6
|
10.8
|
14.4
|
18
|
|
管徑DN
|
40
|
50
|
50
|
50
|
65
|
|
管徑數量
|
一進一出
|
|
蒸發器
|
型式
|
水箱盤管式/殼管式
|
|
流量m3/h
|
6.0
|
7.2
|
9
|
12
|
15
|
|
管徑DN
|
40
|
50
|
50
|
50
|
65
|
|
管徑數量
|
一進一出
|
|
水箱
|
容量L
|
160
|
170
|
200
|
250
|
300
|
|
材質
|
304不銹鋼
|
|
鈑金
|
機架
|
鍍鋅板/鋁合金
|
|
機箱板
|
鍍鋅板
|
|
顏色
|
天藍色
|
|
機器
尺寸
mm
|
長
|
1240
|
1240
|
1400
|
1500
|
1600
|
|
寬
|
670
|
670
|
750
|
800
|
870
|
|
高
|
1500
|
1500
|
1500
|
1500
|
1500
|
|
機組重量
|
KG
|
350
|
400
|
460
|
530
|
590
|
|
說明: 1,以上參數配置為我公司產品標準參數配置，如對參數配置要特殊要求，我公司可特制訂做。
2，制冷量是依據冰水入口溫度12℃，出口溫度7℃；冷卻水進口溫度30℃，出口溫度35℃計算得出。
3，目錄規格如有變動，恕不另行通知。
|
