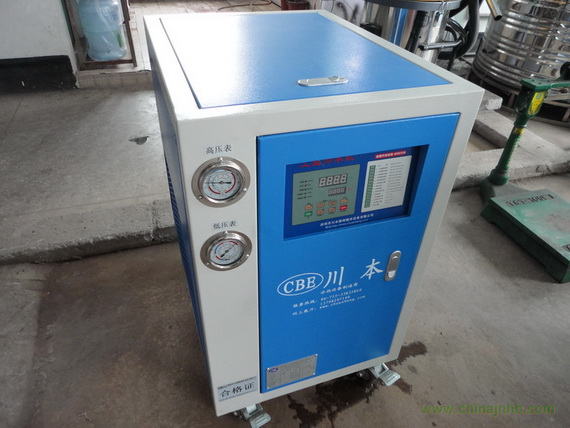

產品展示
特點
1、壓縮機：制冷機心臟，精選原裝日本松下、日本三洋、美國谷輪全封閉渦旋式壓縮機。性能好、噪音低。根據客戶需要，采用單機或多機頭組合。壓縮機可依負載變化，自動交替運轉，平衡各壓縮機的運行時速，大大延長了冷水機組的使用期限。
2、蒸發器：主要分為：
A水箱盤管式 采用銅芯盤管的形式分出蒸發器的各個系統，可以在有限的空間內安排出各類形狀的蒸發器，在極小的空間了排出最大化的換熱面積，主要應用與油箱，水箱等液體降溫，同時由于蒸發流體的不斷沖刷作用使管能自由浮動，脹縮自如，通過管子的膨脹，將能實現自動脫垢，因而長期使用換熱能力下降不會太明顯，換熱效果良好。
B殼管式 由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。
C不銹鋼板式板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。
3、殼管式冷凝器：與殼管式蒸發器相同，只不過蒸發器是冷媒與需冷卻的冷源熱量交換，把冷源熱量帶走，從而達到制冷的目的。而殼管式冷凝器是熱冷媒與外循環冷卻水熱量交換的過程，讓冷卻塔冷卻水把蒸發器帶來的熱量排放到空氣中。
4、水泵：主要采用臺灣源立（鑄鐵）與南方不銹鋼個兩個牌子，經多年實踐總結得出，兩種水泵使用壽命長、故障率低、噪音小等特點。機體外殼用靜電粉體涂料烤漆，美觀大方。另外1-10KG壓力可供客戶按需求選擇。
5、相關核心配件：全采用國內外知名品牌，配置精密電子溫度控制器，全中文顯示，精確控制水溫，內置壓縮機超負載保護器，循環水泵超負載控制，系統高低壓力異常保護器，高效進口干燥過濾器及臌賬閥，維修手閥接口等裝置，確保了機器可靠安全運行，方便保養維修。
5、應用設計：水冷式箱型設計，水箱置于機組內，底部裝有活動腳輪，外形美觀，熱量由冷卻塔水帶出室外，可安放于生產車間內，不影響室內溫度，并具備多級能量調節。常用于塑料加工機械成型模具冷卻、真空離子鍍膜離化源冷卻、擠出生產線水槽制冷、機床加工中心主軸潤滑和液壓系統傳動媒的冷卻、研磨機研磨時分子變化所產生的熱量帶走、電鍍槽電鍍液冷卻等。同時也適用時食品加熱后的高速冷卻、制藥及化學行業設備制冷（此機型需要安裝配備相應的冷卻水塔，另外可訂做低溫型，可低至零下35度）。
工業原理圖
安裝連接示意圖
公司相關證書
成功案例
選型技術參數
|
水冷式冷水機規格參數表
3--8HP
|
|
類別
|
型號
|
CBE-9WLC
|
CBE-12WLC
|
CBE-16WLC
|
CBE-19WLC
|
CBE-25WLC
|
|
制冷量
|
Kcal/hr
|
7998
|
10664
|
13330
|
15996
|
21328
|
|
KW
|
9.3
|
12.4
|
15.5
|
18.6
|
24.8
|
|
匹數
|
HP
|
3
|
4
|
5
|
6
|
8
|
|
輸入功率
|
KW
|
2.57
|
3.37
|
4.5
|
5.25
|
6.75
|
|
運行電流
|
A
|
5.3
|
6.9
|
10
|
11.5
|
16.2
|
|
溫控范圍
|
℃
|
標準型5--28℃（低溫型可達-30℃）精度±2℃
|
|
電源
|
3-380V
50HZ
|
|
制冷劑流量控制
|
毛細管
|
|
保護裝置
|
高低壓保護 過載保護裝置 低溫保護 逆相缺相保護 水流保護
|
|
冷媒
|
型號
|
R22
|
|
充注量KG
|
1.8
|
2.4
|
3.1
|
3.7
|
4.9
|
|
制冷回路
|
單回路
|
雙回路
|
|
壓縮機
|
型式
|
全封閉渦旋式
|
|
功率KW
|
2.2×1
|
3.0×1
|
3.75×1
|
4.5×1
|
3.0×2
|
|
品牌
|
日本三洋
|
|
循環水泵
|
功率KW
|
0.37
|
0.37
|
0.75
|
0.75
|
0.75
|
|
揚程M
|
18
|
18
|
18
|
18
|
18
|
|
品牌
|
臺灣源立(鑄鐵)
|
|
冷凝器
|
型式
|
殼管式
|
|
冷卻水量m3/h
|
2.16
|
2.8
|
3.6
|
4.3
|
5.7
|
|
管徑DN
|
20
|
20
|
25
|
25
|
40
|
|
管徑數量
|
一進一出
|
|
蒸發器
|
型式
|
水箱盤管式/殼管式
|
|
流量m3/h
|
1.8
|
2.4
|
3
|
3.6
|
4.8
|
|
管徑DN
|
20
|
20
|
25
|
25
|
40
|
|
管徑數量
|
一進一出
|
|
水箱
|
容量L
|
52
|
52
|
68
|
90
|
140
|
|
材質
|
304不銹鋼
|
|
鈑金
|
機架
|
鍍鋅板/鋁合金
|
|
機箱板
|
鍍鋅板
|
|
顏色
|
天藍色
|
|
機器
尺寸
mm
|
長
|
900
|
900
|
900
|
1000
|
1240
|
|
寬
|
560
|
560
|
560
|
560
|
670
|
|
高
|
900
|
900
|
900
|
900
|
1400
|
|
機組重量
|
KG
|
130
|
145
|
165
|
165
|
248
|
|
說明: 1,以上參數配置為我公司產品標準參數配置，如對參數配置要特殊要求，我公司可特制訂做。
2，制冷量是依據冰水入口溫度12℃，出口溫度7℃；冷卻水進口溫度30℃，出口溫度35℃計算得出。
3，目錄規格如有變動，恕不另行通知。
|
