ZN39-40.5型戶內真空斷路器裝有一套聯鎖裝置，與開關柜配套使用，采用強制機械閉鎖方式，滿足開關柜“五防”功能要求

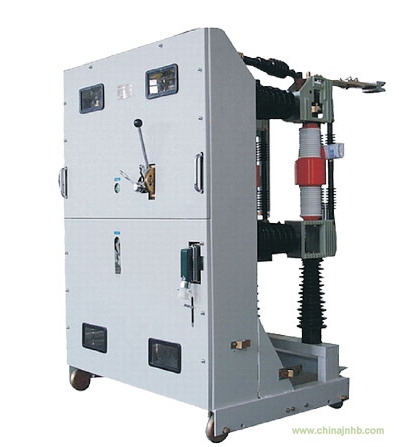

概述: ZN39-40.5型系列戶內真空斷路器,系三相交流50HZ、額定電壓40.5KV的戶內高壓配電裝置。與JYN1-35、GBC-35開關柜配套使用。產品符合GB1984-2003《交流高壓斷路器》之要求。系列產品有：隔離手車及PT手車等。

結構特點:斷路器采用空氣絕緣，滿足正常運行條件下的空氣距離和爬距要求。斷路器主要由真空滅弧室、操作機構、絕緣子、傳動件、框

架等組成。真空滅弧室的動導電桿通過拐臂、絕緣拉桿、連桿與操動機構相連接，以完成斷路器的合、分運動。總體布局合理、結構穩定、裝調便利。

操動機構采用CD10Ⅱ或彈簧機構CT19N。

斷路器裝有一套聯鎖裝置，與開關柜配套使用，采用強制機械閉鎖方式，滿足開關柜“五防”功能要求。

使用環境條件:

a. 周圍空氣溫度：上限+40℃，且24h內測得的平均值不超過35℃；下限-15℃；

b. 海拔高度：海拔不超過1000m；

c. 相對濕度：日平均值不超過95%，月平均值不超過90%；

d. 水蒸氣壓力：日平均值不超過2.2kPa，月平均值不超過1.8kPa；

e. 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染。

在超過GB/T11022-1999規定的以上正常環境等條件下使用時，用戶可與制造廠協商解決
