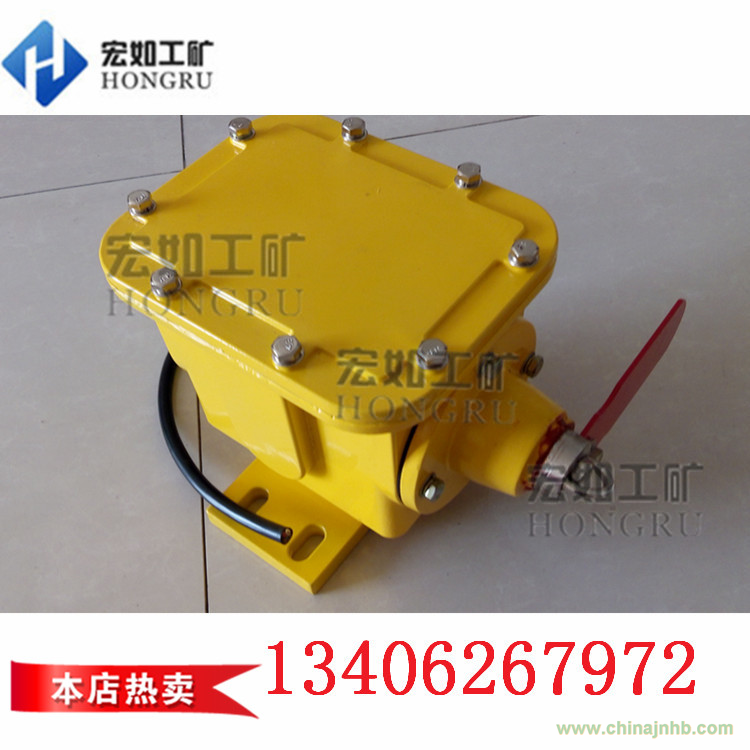

一、ZL-B-II縱向撕裂檢測器主要功能與用途：

    ZL-B-II縱向撕裂檢測器主要用于檢測各種規格型號的帶式輸送機膠帶縱向撕裂（惡性事故），當膠帶發生縱向撕裂時能及時發出停機信號以防止撕裂事故擴大化，給用戶造成嚴重損失。停機信號、線路監控、故障自檢、聯網通信等。 產品適用于電力、煤礦、建材、碼頭、冶金等行業，專門從事散料輸送的各種帶式輸送機

二、ZL-B-II縱向撕裂檢測器使用條件及技術參數：

環境溫度：-35℃∽+60℃。 相對濕度：不大于90%。

大氣壓力：80∽110kpa。 海拔高度：不超過2000M。

防護等級:IP54 絕緣電壓：電控箱AC220V50HZ

輸出接點數量:一常開、一常閉、一組接點點。

輸出接點容量：AC220V 5A 絕緣電阻：≤20MΩ

絕緣電壓：AC1000V試驗1分鐘。

可靠性:檢測器無故障工作達三年

三、ZL-B-II縱向撕裂檢測器控制方式：規格數據表 參數：

型號 動作力(N) 復位方式 輸出控制信號延遲范圍 重量

四、ZL-B-II縱向撕裂檢測器主要結構特征

   BZL系列縱向撕裂檢測器由感知器和電控箱兩部分組成工作原理 ：

BZL系列防爆縱向撕裂檢測器由感知器和控制箱兩大部分組成，感知器是防爆縱向撕裂的檢測元件，當運輸中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，電控制箱內采用典型的繼電器控制線路，控制箱接到感知器發出信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板靠警指標燈亮，控制電路自鎖，為使控制線路恢復常態，可按動面板上的恢復按鈕。此外面板上還安裝有自檢按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系列的工作。

五、ZL-B-II縱向撕裂檢測器安裝使用：

1． 安裝

① ZL-A-I型防爆縱向撕裂檢測器

安裝本檢測器時，需在溜槽底部出料口處開長600寬300的長方通口，然后將活動門按在出口處，同時在活動門底10mm處焊兩個拉簧桿，感知器安裝在溜槽出口處，用戶可自制支架，使感知器受力頭部位于活動門兩筋中間水平高度位置，并距活動門保持靜止位置時為5-10mm為宜，在用M10螺栓，將控制箱固定在裝有感知器的膠帶機附近，一般每臺控制箱可控制4-6根感知器。
