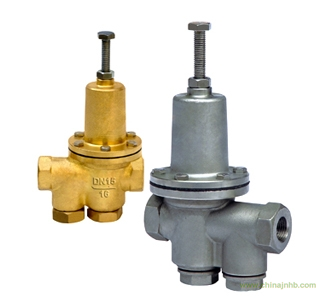

一、200P黃銅減壓閥結構特點和用處
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于蒸汽管路，起減壓穩壓作用。
二、200P黃銅減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)*
|
1.5
|
2.4
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
|
最高進口壓力(Mpa)
|
1.0
|
1.6
|
|
出口壓力范圍(Mpa)
|
0.09-0.8
|
0.1-1.2
|
|
壓力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)△P2G
|
GB12246-1989
|
|
滲漏量
|
0
|
|
工作溫度
|
0℃-80℃
|
三、200P黃銅減壓閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
銅合金
|
|
閥座
|
H62
|
|
閥瓣
|
H62
|
|
閥桿
|
H62
|
|
O型圈
|
丁晴橡膠
|
|
密封圈
|
丁晴橡膠
|
|
膜片
|
夾織物丁晴橡膠
|
|
調節彈簧
|
60Si2Mn
|
|
過濾器
|
不銹鋼
|
四、200P黃銅減壓閥流量系數(Cv)
|
DN
|
15(1/2")
|
20(3/4")
|
25(1")
|
32(1-1/4")
|
40(1-1/2")
|
50(2")
|
|
Cv
|
0.5
|
0.6
|
1.2
|
1.8
|
3.0
|
5.0
|
