一、儲罐阻火器主要用途

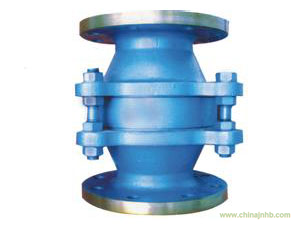

ZGB-I波紋儲罐阻火器,又名ZHQ-I波紋阻火器，主要用于安裝原油，汽油、煤油、柴油、芳烴，硫等固定頂式儲罐上的重要安全設備。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。該產品廣泛應用于石油儲罐,是防止意外火種侵入罐內,防止意外事故,是儲罐防火的理想產品。
二、主要特點：
1、勞倫斯牌新型波紋阻火器是中國石油化工總公司北京設計院于一九八六年設計的科技成果，經公安部天津消防科學研究所測試檢定，符合國家標準GB5908-86的要求。
2、產品結構合理，造型美觀，外殼為鋁合金、碳鋼、不銹鋼，重量輕，安裝方便，阻火層芯子采用不銹鋼材料，耐腐蝕性強，耐燒、阻爆等各項技術性能具有突出優越。
3、本阻火器通常與呼吸閥配套、又可單獨使用，也可適用內浮頂式油罐的通氣管路上。
三、主要零部件材料：
|
閥體材料
|
碳鋼WCB、鋁合金、不銹鋼
|
|
阻火芯件材料
|
不銹鋼防爆阻火波紋板
|
|
密封件材料
|
耐油石棉橡膠、四氟PTFE
|
|
環境溫度 ℃
|
≤480
|
|
公稱壓力(MPa)
|
0.6~5.0
|
|
防爆級別
|
BS5501:ⅡA、ⅡB、ⅡC
|
四、主要外形連接尺寸：
|
儲罐阻火器
規格
|
重 量
( Kg/臺）
|
|
安裝尺寸（毫米）
|
|
D2
|
D
|
L
|
H
|
n×φ
|
|
DN50
|
6
|
110
|
140
|
220
|
235
|
4×14
|
|
DN80
|
17
|
150
|
185
|
280
|
270
|
4×18
|
|
DN100
|
20
|
170
|
205
|
325
|
275
|
4×18
|
|
DN150
|
25
|
225
|
260
|
425
|
290
|
8×18
|
|
DN200
|
35
|
280
|
315
|
495
|
305
|
8×18
|
|
DN250
|
46
|
335
|
370
|
595
|
320
|
12×18
|
|
規格
|
安裝尺寸（mm）
|
|
D2
|
D
|
L
|
H
|
N-d
|
|
2"
|
Φ120.5
|
Φ152
|
220
|
235
|
4×19
|
|
3"
|
Φ152.5
|
Φ190
|
280
|
270
|
4×19
|
|
4"
|
Φ190.5
|
Φ229
|
325
|
275
|
8×19
|
|
6"
|
Φ241.5
|
Φ279
|
425
|
290
|
8×22
|
|
8"
|
Φ298.5
|
Φ343
|
495
|
305
|
8×22
|
|
10"
|
Φ362
|
Φ406
|
595
|
320
|
12×25
|
|
12"
|
Φ432
|
Φ483
|
655
|
405
|
12×25
|
