該機采用倒梯形斷面不銹鋼篩網為格柵主體。污水進入格柵后其所含纖維物質或顆粒狀物質即被格柵截留，污水則透過柵網排走。格柵上設有轉刷，轉刷不斷旋轉以刷去分離出的固體物質。該機結構簡單、過水性能好，無堵塞、維修保養方便、耐腐蝕等特點。適用于去除污水中細小纖維和固體狀顆粒，廣泛用于造紙、釀造、制革、印染、紡織、石化、屠宰等行業廢水的處理。
設備優點
1、攔污效率高
2、性價比高
3、安裝簡單，維護方便
4、柵條采用不銹鋼倒T型網，不堵塞，壽命長

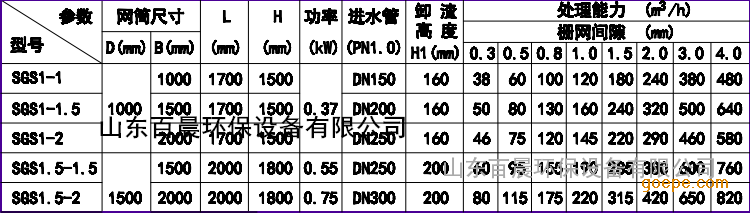

主要技術參數
型號
參數
|
網筒尺寸
|
L
（mm）
|
H
（mm）
|
功率
（KW）
|
進水管
（PH1.0）
|
卸渣高度
H1(mm)
|
處理能力（m3/h）
|
|
D（mm）
|
B（mm）
|
柵網間隙（mm）
|
|
0.3
|
0.5
|
0.8
|
1.0
|
1.5
|
2.0
|
3.0
|
4.0
|
|
SGS1-1
|
1000
|
1000
|
1700
|
1500
|
0.37
|
DN150
|
160
|
38
|
60
|
100
|
120
|
180
|
240
|
380
|
480
|
|
SGS1-1.5
|
1500
|
1700
|
1500
|
DN200
|
160
|
50
|
80
|
130
|
160
|
240
|
320
|
500
|
640
|
|
SGS1-2
|
2000
|
1700
|
1500
|
DN250
|
160
|
46
|
75
|
120
|
145
|
220
|
290
|
460
|
580
|
|
SGS1.5-1.5
|
1500
|
1500
|
2000
|
1800
|
0.55
|
DN250
|
200
|
60
|
95
|
155
|
190
|
285
|
380
|
600
|
760
|
|
SGS1.5-2
|
2000
|
2000
|
1800
|
0.75
|
DN300
|
200
|
80
|
115
|
175
|
220
|
315
|
420
|
650
|
820
|

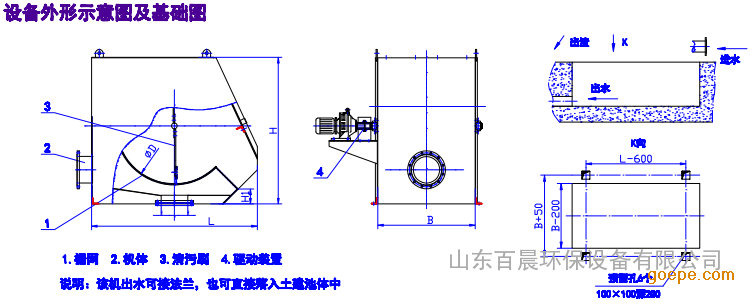

設備外形示意圖及基礎圖：
