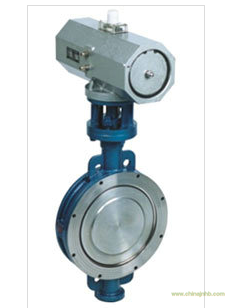

D671X對夾式氣動蝶閥產品概述
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
對夾式氣動蝶閥特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
對夾式氣動蝶閥標準參數表
|
公稱通徑
|
50mm~1200mm
|
|
法蘭標準
|
ISO7005-2 1988
|
|
最大工作壓力
|
1.6MPa
|
|
殼體試驗壓力
|
1.5 倍工作壓力
|
|
密封試驗壓力
|
1.1 倍工作壓力
|
|
工作溫度范圍
|
NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC
|
|
允許長期使用溫度
|
NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC
|
|
材料
|
( 見《可選材料表》部分 )
|
|
結構尺寸
|
ISO5752-88
|
|
驅動型式
|
手柄
|
50mm~300mm
|
|
蝸輪
|
50mm~1200mm
|
|
氣動
|
50mm~1200mm
|
|
電動
|
50mm~1200mm
|
|
表面處理
|
環氧聚酯涂料 、 尼龍 11 、 烤漆
|
采標目錄
|
項目名稱
|
采用標準
|
可選標準
|
|
設計制造驗收
|
GB/T12238-1989
|
ISO/DIN10631-91
|
|
閥門結構長度
|
GB/T12221-1989
|
ISO5752-88
|
|
閥門法蘭連接
|
GB9113-1988
|
ISO7005. 2
|
|
閥門檢驗
|
GB/T13927-1992
|
ISO/DIN5208-87
|
|
閥門標志
|
GB12220-1989
|
ISO5209-87
|
|
驅動裝置連接
|
GB12223-1989
|
ISO/DIN5211-89
|
|
閥門供貨要求
|
GB/T12252
|
————
|
注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準
