一、概述

目 前高壓線纜的大量使用，使得線纜的故障率也相應的增加。特別在多條線纜供電系統中，如出現越級保護跳閘時，將難以判斷具體的故障電纜，有時甚至要將所有 電纜全部拆除做耐壓試驗后才能正確判斷故障電纜。其工作量大、實施困難、是難以想象的。對此有必要設計一種新型的檢測設備，實時的對各供電回路進行監控。 當線路發生故障時，能提示或直接顯示故障電纜。對提高工作效率，迅速恢復供電有著十分重要的意義。

二、主要功能

1、 短路電流報警指示：短路電流傳感器在工作中對正在運行的高壓電纜進行在線檢測，當線路電流達到或超過短路電流的整定值時（可根據用戶要求在出廠前進行 整定），短路傳感器發出報警信號通過光纖傳輸到主機，主機接收到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。

2、接地報警指示：本系統采用接地傳感器檢測用戶電纜的接地電流，當接地線路中電流達到或超過接地電流啟動報警值時（可根據用戶要求在出廠前進行整定），接地傳感器發出報警信號傳到主機，主機接收到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。

3、自動復位系統：當指示器發生報警信號后，在8小時內如果無人工進行復位，指示器將可自動進行復位。

4、人工復位：當指示器產生報警后，可通過按下指示器主機面板上的清除按鈕進行解除報警進行人工復位。

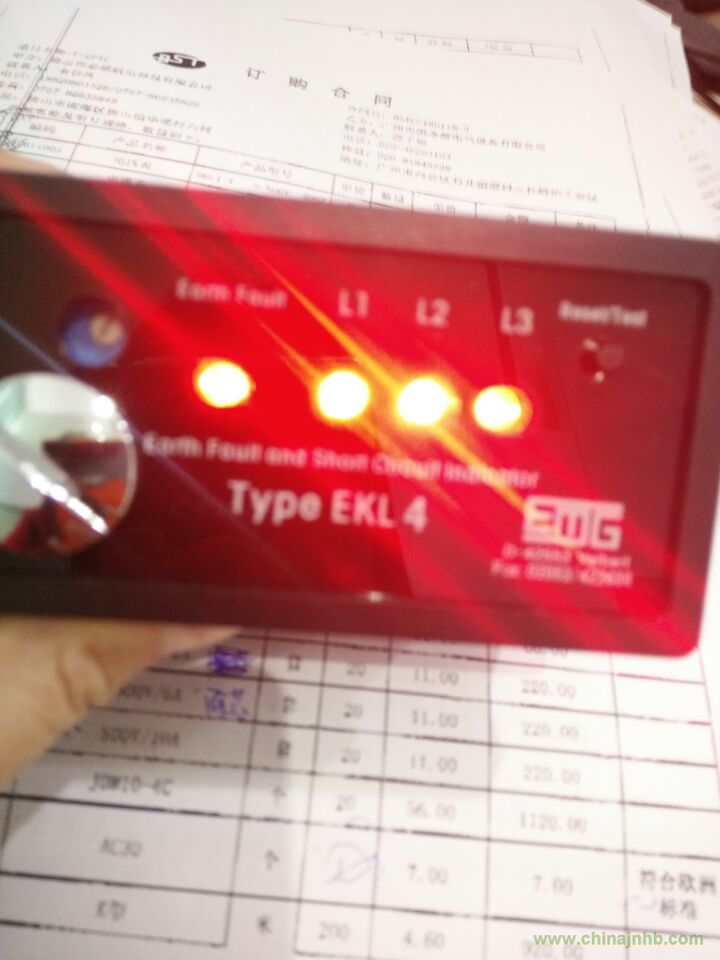

5、測試：本系統可通過面板上的清除按鈕進行自檢工作，以檢測本機的功能。連續按下面板上的清除按鈕2秒鐘，本機進入自檢狀態，所有面板上的指示燈閃亮，輸出繼電器吸合，說明工作狀態正常。
三、        顯示原理

其短路部分原理與翻牌顯示原理相同。接地部分檢測線路零序電流作為判斷依據，顯示方式是通過面板上的指示燈來完成的。當電纜系統出現故障時，如果面板上的接地指示燈亮，表明電纜系統發生了接地故障；如果面板上的某兩相短路指示燈亮，表明這兩相發生了短路故障。

四、           適用范圍：各種型式的環網開關柜

五、           技術參數：

l       適用電壓等級：       6-35KV

l       適用負荷：           0-600A

l       適用導線電流：      I≤1000A

l       適用導線線徑：       25mm2≤d≤400mm2

l       動作響應時間：       0.06S≤T≤3S

l       靜態功耗：          ≤10uw

l       動作復位時間：       6、12、24、36小時可選

l       使用環境溫度：       -400C≤T≤+750C

l       動作次數：           >4000次

l       接地故障啟動值：     20A

l       短路故障啟動值：     800A

六、           外形尺寸及端子接線圖

開口尺寸：91.5mm(公差:+0.3)X43.5mm(公差:+0.3)

七、組成:主機一個,短路傳感器三個,接地傳感器一個,光纖四根。

八、安裝方法及安裝示意圖

安裝步驟如下：

1、指示器的主機安裝在配電柜的前面板上。
2、將三個短路電流傳感器分別安裝在電纜的A、B、C三相上，必須緊固地套接在被檢測的線路上。
3、將接地電流傳感器安裝在三相電纜的三岔口下端，其磁軛應該將三相包圍起來。

4、安裝后的結構圖。

九、主機與電流傳感器的接線連接

在主機背面可見一圓形三孔栓（L1、L2、L3）與一個單孔栓，及用以檢測故障的電流傳感器數據輸出信號與主機鏈接的接口。具體安裝辦法如下：

1、將對應A相的短路電流傳感器與L1相鏈接

2、將對應B相的短路電流傳感器與L2相鏈接

3、將對應C相的短路電流傳感器與L3相鏈接

安裝時先將各接頭處的光纖帽擰松，將光纖線插入光纖接口內，再擰緊光纖帽即可（三孔栓上用來遮擋光纖接口的黑色圓形塑料片在安裝前需擰下光纖帽將其去掉）。

注：在安裝過程中，主機接收部位的光敏管可能感光，導致面板上的指示燈閃亮，此時需將指示器進行手動復位。復位辦法：按住面板上的“復位/檢測”按鈕2秒鐘以上，所有指示燈開如閃亮即可。
