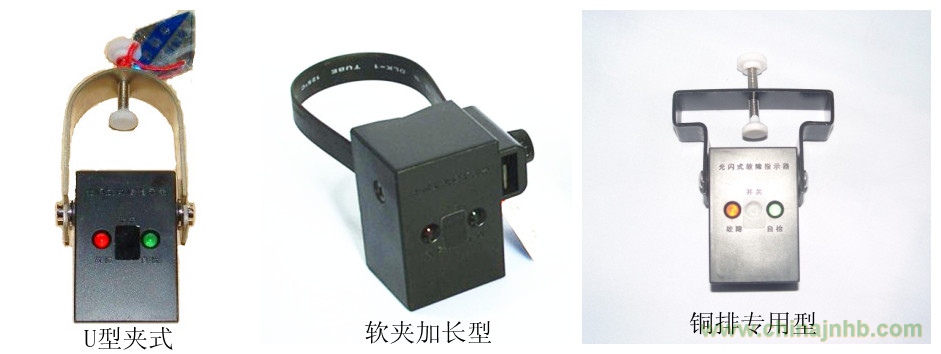

電 纜線路故障指示器是安裝在箱變、電纜分支箱、環網柜里，指示電纜故障分支的裝置。用于指示故障電流流通的裝置。一旦線路發生短路故障，巡線人 員可借助指示器上的閃光報警顯示，迅速確定故障區段，分支及故障點。徹底改變過去盲目巡線，分段合閘試送電查找故障的落后做法，極大的提高工作效率，有效 的縮短停電時間，并提高了供電可靠性和經濟效益。

一、電纜線路短路故障指示器短路故障判據

（1）1t≥600A    1t為突變量電流起動值

（2）△1≥0.510  △1電流變化率  10為短路前線路電流

（3）1=0     1為線路故障后電流

（4）0.02S≤△T≤2S    △T為電流突變時間

電纜線路短路故障指示器，每套標準配置為三個短路指示器，短路指示器檢測短路故障，可檢測短路故障。

二、電纜線路短路故障指示器技術參數：短路動作響應時間：0.02s≤T≤4S、工作環境范圍：-40℃—+85℃

工作電源：內置2000毫安/小時鋰電池一節，使用壽命5年，電壓3V自動復位時間：12小時

裝卸造作簡單：需專用安裝工具可帶電裝卸指示器。

電纜線路故障指示器是安裝在箱變、電纜分支箱、環網柜里，指示電纜故障分支的裝置
