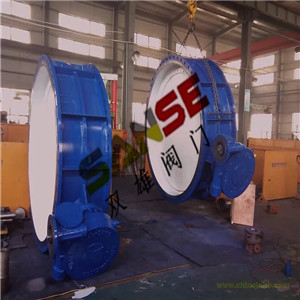

一、D343H金屬硬密封蝶閥產品概述
D343H金屬硬密封蝶閥是隨閥桿轉動的圓形碟板作啟閉件，實現閥門的開啟或關閉，蝶閥主要作截斷閥使用，也可以設計成具有調節和截斷功能。
三偏心多層次蝶閥具有無機械磨損，可達零泄漏，適用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管道上作為調節、截斷流體的最佳裝置。
二、D343H金屬硬密封蝶閥主要性能參數

型號規格
D343H
公稱壓力（Mpa）
1.0
殼體試驗壓力（Mpa）
1.5
密封試驗壓力（Mpa）
1.1
驅動方式
手動
泄漏率
零泄漏
密封材料
多層次硬密封
適用溫度
≤300℃
適用介質
水、蒸汽、煤氣等
檢驗標準
GB/T13927-2008
D343H金屬硬密封蝶閥主要零件材料

零件名稱
閥體
閥板
密封圈
閥桿
材料
碳鋼
碳鋼
不銹鋼
45#
三、D343H金屬硬密封蝶閥結構特點
2.1流體阻力較小，中大口徑的蝶閥全開時的有效面積較大。
2.2啟閉迅速，比較省力，啟動時只需把轉動90°,方便而迅速。
2.3 結構簡單，體積較小，重量較輕。
2.4 三偏心蝶閥是指：閥桿軸線與碟板密封面偏移一定的尺寸，蝶板密封面與閥體通道軸線偏移一定尺寸，閥座回轉軸線與閥體通道軸線形成一個偏心角，故稱三偏心。蝶閥從0°—90°開啟時，蝶閥密封面會在開啟的瞬間立即脫離閥座密封面，在其90°—0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封面，所以閥座與碟板上的密封面間無任何磨擦，去除了磨損和泄漏的可能性。
2.5 扭矩密封：三偏心的結構使蝶閥關閉時，其密封主、副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生，不僅消除了常規彈性閥座彈性材料老化，冷流，彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。
2.6 軟硬層疊式金屬密封結構；蝶閥密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。
2.7閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高，硬度好，耐磨損。
四、D343H金屬硬密封蝶閥產品結構圖


D343H金屬硬密封蝶閥主要外形連接尺寸

口徑(mm)
DN
連接中心
D1
法蘭外圓
D
孔數孔距
n-￠d
法蘭厚度
b
閥體長度
L







五、D343H金屬硬密封蝶閥安裝維護說明
   1、安裝本閥門時事先清理閥腔和密封面，不允許有污物附著而影響密封性能。使用時定期清洗密封面及絲桿加注潤滑油。
   2、手動裝置、手輪、絲桿不允許作起吊用.
   3、清理閥腔的同時要清理(清洗)所要安裝之管道內雜質，以防止污物雜質軋傷密封面而影響密封性能。
   4、在使用中應靠控制箱或手動裝置來控制該閥，不得借助于其它輔助工具。

   5、暫不使用本閥時，應存放在干燥室內，二端通徑堵塞，不準將產品任意堆放，以免損傷產品的有關零件。
