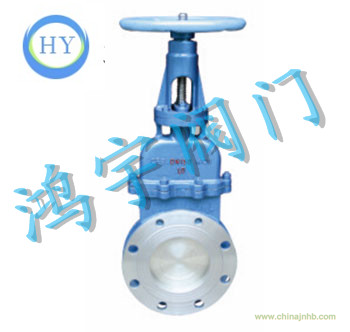

PZ73H手動暗桿刀型閘閥
關健詞：PZ73H手動暗桿刀型閘閥，刀型閘閥 來自：http://www.hyfmv.com
PZ73H手動暗桿刀型閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
PZ73H手動暗桿刀型閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
PZ73H手動暗桿刀型閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構（見圖一），使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
PZ73H手動暗桿刀型閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
特別適合在粉塵及干燥的惡劣環境中長期正常工作（見圖二）。 注：可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。
設計制造 Design and manufacture:JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92
DMZ73H梅花型暗板刀閘閥主要零部件材質 Key parts material
|
閥體、上蓋Valve body, upper cap
|
碳鋼、不銹鋼Carbon steel, stainless steel
|
|
閥板Valve plate
|
不銹鋼stainless steel
|
|
閥桿Stem
|
不銹鋼stainless steel
|
|
密封圈Seal ring
|
橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy
|
DMZ73H梅花型暗板刀閘閥主要性能規范 Key performance indicators
|
公稱壓力Nominal pressure
|
PN
|
|
殼體試驗Casing test
|
1.5XPN
|
|
密封試驗Leak test
|
1.1XPN
|
|
工作溫度Operating temperature
|
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃
|
|
適用介質Working medium
|
紙漿、污水、煤煤氣等paper pulp, sewage, coal slurry
|
DMZ73H梅花型暗板刀閘閥主要外形及連接尺寸
Profile and connection dimension Unit:mm
|
公稱壓力Nominal pressure（MPa）
|
公稱通徑Nominal through diameter（mm）
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
1.0
|
150
|
70
|
280
|
240
|
210
|
475
|
8-M20
|
280
|
|
200
|
80
|
335
|
295
|
265
|
540
|
8-M20
|
360
|
|
250
|
85
|
390
|
350
|
320
|
630
|
12-M20
|
360
|
|
300
|
100
|
440
|
400
|
368
|
480
|
12-M20
|
400
|
|
350
|
100
|
500
|
460
|
428
|
885
|
16-M20
|
400
|
|
400
|
110
|
565
|
515
|
782
|
990
|
16-M22
|
400
|
|
450
|
120
|
615
|
565
|
532
|
1100
|
20-M22
|
530
|
|
500
|
130
|
670
|
620
|
585
|
1200
|
20-M22
|
530
|
|
600
|
140
|
780
|
725
|
685
|
1450
|
20-M27
|
600
|
|
700
|
165
|
895
|
840
|
800
|
1700
|
24-M27
|
600
|
|
800
|
190
|
1010
|
950
|
905
|
2000
|
24-M30
|
680
|
|
900
|
200
|
1110
|
1050
|
1005
|
2300
|
28-M30
|
680
|
|
1000
|
|
1220
|
1160
|
1150
|
2780
|
28-M33
|
配電動Electric type
|
|
|
|
|
|
|
|
|
