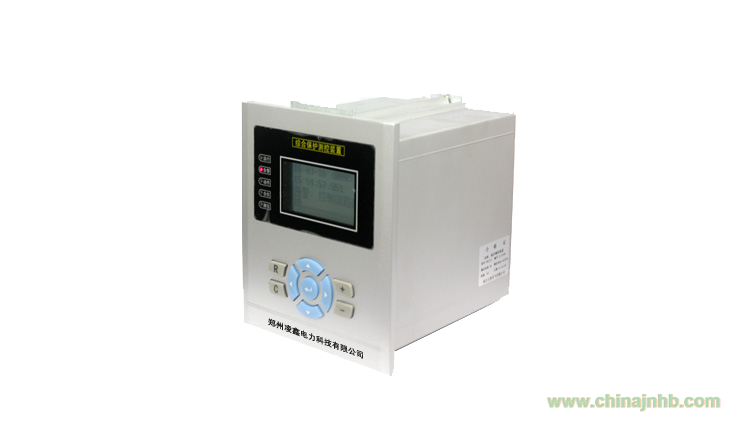

微機保護裝置

是我公司在總結了現有產品運行經驗的基礎上，融合了國內外先進技術，采用了基于ARM9內核32位的閃存微控制器，根據中國電力系統不斷發展的需求自主研制和生產的產品。其外觀時尚、結構精巧、大屏幕液晶顯示，圖形化中文菜單，四位方向導航盤，操作快捷方便；并且具有強大的功能集成：集保護、測量、控制、監測、通訊、故障錄波、事件記錄等多種功能于一體。高精度測量電流、電壓、功率、功率因數、頻率、零序電流、零序電壓、計算電度；在線記錄事件量達256條，先進先出（FIFO）動態刷新，帶有時間標記，掉電不丟失。該系列裝置既可以分散安裝也可以組屏安裝，是構成智能化開關柜的理想元件。
 特點
? 保護功能齊備：各型號保護功能齊備，并可按照用戶要求進行定制。
? 邏輯功能：各保護功能、繼電器、開入量具有邏輯組態功能，用戶可以現場根據需要來進行設定：保護動作信號量輸出自由整定、開關量可通過設定實現非電量保護功能和閉鎖保護功能。
? 測量功能：高精度測量電流、電壓、P、Q、功率因數、頻率、零序電流、零序電壓、
? 控制回路：裝置自帶防跳回路，直流、交流均可以帶防跳；而且防跳功能解除簡單。
? 高度集成：集保護、測量、控制、監測、通訊、錄波、事件記錄等多種功能于一體。
? 友好人機界面：大屏幕圖形液晶顯示，動態顯示一次系統圖、實時波形圖、故障錄波圖、各種電氣參數及保護信息。圖形化中文菜單，四位方向導航盤，操作快捷方便。
? 強大的通訊功能：提供雙485、以太網（光口、電口）連網通訊接口；通訊協議支持modbusRTU;可實現遙測、遙信、遙控、保護定值設定及查詢、裝置工作狀態、SOE事件記錄、錄波數據等傳輸功能。
? 多路狀態監測功能：有多達13路開入量，除特殊定義外，其它開入量可由用戶定義，解決了用戶需監測多路開入量的問題，不需再配其他裝置。
? 強大自檢功能：具備軟、硬件實時自檢與報警功能。
? 在線編程功能（ISP）：提供一個在線編程通訊接口，可自由下載軟件模塊，無需拆卸裝置。
? SOE事件記錄：在線記錄事件量達256條，先進先出（FIFO）動態刷新，帶有時間標記，掉電不丟失。
? 故障錄波功能：可將故障前、故障中、故障后的電流、電壓、斷路器狀態和保護信息完整真實記錄下來，記錄長度100個周波，為用戶進行故障分析提供依據。
? 故障自動推畫面功能：當保護動作或者有告警信息時，裝置自動彈出畫面，提示用戶動作或者告警的保護。
? GPS校時功能：提供時鐘同步接口，接收GPS校時信號。
? 外形美觀大方：機殼采用鋁合金板，散熱性能好，結構緊湊，抗震動及電磁兼容性能更強。殼采用金屬外殼，外觀時尚美觀，指示操作方便。

具有速斷電流保護、定/反時限過電流、負荷告警、零序電流保護、低壓/過壓保護，非電量保護、PT/CT斷線告警，不平衡電壓電流保護，事件記錄等

具體型號：

技術要求：10kv變壓器保護；電流輸入5A；零序電流輸入1A；操作電源DC220V；帶防跳盒。

通訊協議：RS485接口 Modbus/RTU協議或103規約可設置

輔助電源：DC 220V
