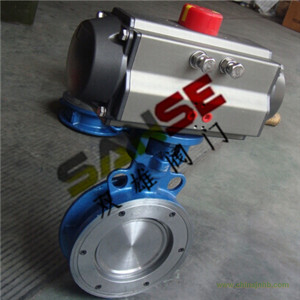

D673H(C、P、R)-PN10、16、25氣動對夾式硬密封蝶閥

序號	零件名稱	材質
		Z	C	P
1	內六角螺絲	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	閥蓋	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
4	閥座	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
6	蝶板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	圓柱銷	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
10	襯套	PTFE+不銹鋼	PTFE+不銹鋼	PTFE+不銹鋼
11	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	支架	WCB	WCB	WCB
14	鍵	45	45	45
15	襯套	PTFE+不銹鋼	PTFE+不銹鋼	PTFE+不銹鋼
16	填料	柔性石墨	柔性石墨	柔性石墨
17	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
18	氣動執行器
19	位置指示器	塑料	塑料	塑料



公稱通徑DN	氣動對夾式硬密封蝶閥外形尺寸 Outline Size
	L	H	D1(1.0)	D1(1.6)	D1(2.5)	n-Φd(1.0)	n-Φd(1.6)	n-Φd(2.5)
50	43	112	125	125	125	4-14	4-14	4-18
65	46	115	145	145	145	4-14	4-14	8-18
80	49	120	160	160	160	4-18	8-18	8-18
100	56	138	180	180	190	4-18	8-18	8-22
125	64	165	210	210	220	8-18	8-18	8-26
150	70	175	240	240	250	8-18	8-22	8-26
200	71	208	295	295	310	8-18	12-22	12-26
250	76	243	350	355	370	12-18	12-26	12-30
300	83	283	400	410	430	12-22	12-26	16-30
350	92	310	460	470	490	12-22	16-22	16-33
400	102	340	515	525	550	16-22	12-30	16-36
450	114	380	565	585	600	16-22	20-30	20-36
500	127	410	620	650	660	20-22	20-33	20-36
600	154	470	725	770	770	20-26	20-36	20-39
700	165	550	840	840	875	24-26	24-36	24-42
800	190	640	950	950	990	24-30	24-39	24-48
900	203	710	1050	1050	1090	24-30	28-39	28-48
1000	216	770	1160	1170	1210	28-30	28-42	28-56
1200	254	890	1380	1390	1420	32-33	32-48	32-5
