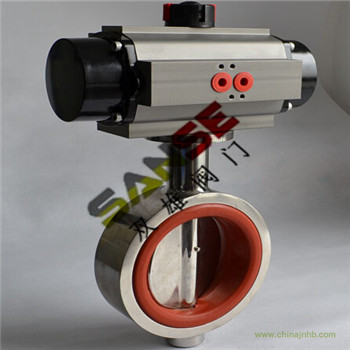

對夾式氣動衛生級蝶閥概述
對夾式氣動衛生級蝶閥指的是用于制藥，所有產品均可按照不同的光潔度、材質和工業標準，如ISO、DIN、IDF、SMS和3A等進行制造。主要閥體材質使用的是最高級的不銹鋼SS304、SS316L做為閥體主材質。
對夾式氣動衛生級蝶閥參數
【閥體材質】：304、316、316L
【閥板材質】：304、316、316L
【密封閥座】：NBR、EPDM、PTFE、硅橡膠
【壓力等級】：1.0MPa
【公稱通徑】：DN20-DN150
【結構形式】：三塊式
【連接方式】：卡箍快裝、對夾式、螺紋
【電壓范圍】：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
【溫度范圍】：PTFE：-30～120℃
【氣動執行器】：雙作用、單作用常閉、單作用常開
【氣動附件】：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
氣動衛生級蝶閥經過精密檢驗流程和嚴格品質管理，采用內外拋光和滅菌處理。有對夾式、卡箍式連接方式。配氣動執行器、電動執行器實現自動化控制。
標準技術參數
閥 體 b08 ; 設計制造標準
公稱通徑：卡箍：Φ20-Φ219 設計制造：ISO、DIN、IDF、SMS、3A
對夾：DN25-DN300 連接標準：JB/T 79.1-1994
閥體材質：304、316、316L 結構長度：GB/T12221-2005
連接方式：卡箍式、外螺紋、焊接式、對夾式 壓力試驗：GB/T13927-2008
壓力等級：PN1.0MPa、PN1.6MPa
結構形式：中線結構
閥內組件
閥座密封：硅橡膠、氟橡膠、PTFE
閥板材質：304、316、316L
閥桿材質：304
適用介質：食品、飲料、制藥、乳制品、啤酒以及精細化工、包裝機械、罐裝機械
|
類別
|
控制方式
|
功能
|
|
氣動執行器
|
雙作用
|
通氣開、通氣關，氣源故障保持
|
|
單作用常閉式
|
氣開式：通氣開、斷氣關，氣源故障關閉
|
|
單作用常開式
|
氣關式：通氣關、斷氣開，氣源故障打開
|
|
可選附件
|
換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構 根據現場工? 1320 讎渲?
|
|
電動執行器
|
開關型
|
反饋信號：有源信號、無源觸點信號、電阻、4-2mA
|
|
調節型
|
輸入輸出信號：4-20mA、0-10V、1-5V、開關、MODBUS、PROFIBUS現場總線
|
|
現場可操控型
|
帶現場/遠程控制的開關、調節型以及MODBUS、PROFIBUS現場總線
|
|
可選防爆型 防爆EX d II BT4 EX d II CT6
|
