一、氣動高壓球閥的用途
氣動高壓球閥，采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合?？蓮V泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
二、氣動高壓球閥的優點 高壓鍛鋼球閥性能規范：
|
試驗壓力(MPa)
|
公稱壓力(MPa)
|
|
16.0
|
32.0
|
|
強度試驗
|
24.0
|
48.0
|
|
密封試驗
|
17.6
|
35.2
|
|
氣密試驗
|
0.5～0.7
|
|
工作溫度
|
-40℃～＋80℃
|
|
適用介質
|
水,油品,氨,氮,氫等
|
氣動高壓球閥主要零部件材料:
|
型號
|
零件名稱
|
|
閥體
|
球體、閥桿
|
密封圈
|
填料
|
|
Q41F型碳鋼類
|
碳素鋼鑄件或鍛件
|
2GrL3
|
增強聚四氟乙烯
|
聚四氟乙烯
|
|
Q41F型P類
|
鉻鎳鈦不銹鋼鑄件或鍛件
|
鉻鎳鈦不銹鋼
|
|
Q41F型R類
|
鉻鎳鉬鈦不銹鋼鑄件或鍛件
|
鉻鎳鉬鈦不銹鋼
|

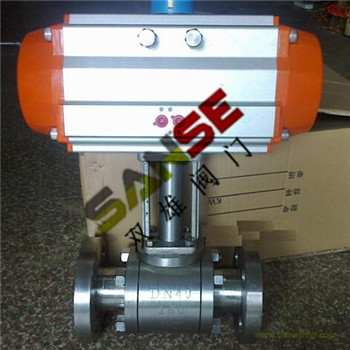

三、氣動高壓球閥實物及尺寸圖
四、氣動高壓球閥連接尺寸
|
公稱通經
|
尺寸（mm)
|
|
L
|
d1
|
L1
|
D
|
D1
|
D2
|
b
|
Z-Фd
|
H
|
|
mm
|
in
|
全通經FP
|
縮經FP
|
全通經FP
|
縮經FP
|
全通經FP
|
縮經FP
|
QA41
|
QA341
|
QA641
|
QA941
|
|
15
|
1/2"
|
130
|
-
|
15
|
-
|
-
|
-
|
95
|
65
|
45
|
14
|
4-14
|
62
|
-
|
200
|
-
|
|
20
|
3/4"
|
140
|
-
|
20
|
-
|
-
|
-
|
105
|
75
|
55
|
14
|
4-14
|
68
|
-
|
204
|
-
|
|
25
|
1"
|
150
|
-
|
25
|
-
|
-
|
-
|
112
|
85
|
65
|
14
|
4-14
|
75
|
-
|
215
|
360
|
|
32
|
11/4"
|
165
|
-
|
32
|
-
|
-
|
-
|
135
|
100
|
78
|
16
|
4-14
|
85
|
-
|
240
|
390
|
|
40
|
11/2"
|
182
|
-
|
40
|
-
|
-
|
-
|
145
|
110
|
85
|
16
|
4-18
|
95
|
-
|
264
|
395
|
|
50
|
2"
|
200
|
-
|
50
|
-
|
-
|
-
|
160
|
125
|
100
|
16
|
4-18
|
110
|
-
|
360
|
472
|
|
65
|
21/2"
|
220
|
-
|
65
|
-
|
-
|
-
|
180
|
145
|
120
|
18
|
4-18
|
130
|
-
|
379
|
530
|
|
80
|
3"
|
250
|
-
|
80
|
-
|
-
|
-
|
195
|
160
|
135
|
20
|
4-18
|
155
|
-
|
452
|
580
|
|
100
|
4"
|
280
|
-
|
100
|
-
|
-
|
-
|
215
|
180
|
155
|
20
|
8-18
|
180
|
320
|
479
|
630
|
|
125
|
5"
|
320
|
-
|
125
|
-
|
-
|
-
|
245
|
210
|
185
|
22
|
8-18
|
250
|
380
|
646
|
710
|
|
150
|
6"
|
360
|
-
|
150
|
-
|
-
|
-
|
280
|
240
|
210
|
24
|
8-23
|
275
|
400
|
666
|
670
|
|
200
|
8"
|
400
|
-
|
200
|
-
|
-
|
-
|
335
|
295
|
265
|
26
|
12-23
|
330
|
450
|
815
|
825
|
有時候我們對高壓球閥做維修替換零部件的時候，因為它內部有高壓氣體或者介質，所以維護時候一定要記得記得幾個步驟。
1.高壓球閥在關閉狀態下，閥體內部依舊存在受壓流體；
2.維修前，解除管線壓力并使閥門處于打開位置；
3.維修前，斷開電源或氣源；
4.維修前，將執行機構與支架脫離；
5.必須先查明高壓球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作
