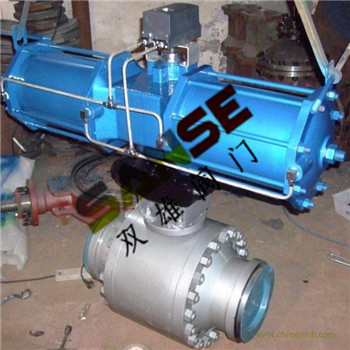

氣動高壓對焊球閥產品概述
氣動高壓對焊球閥是由鍛鋼高壓閥體及活塞式氣動執行器組成。氣動高壓對焊球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在最大工作壓力下能夠保持其結構的抗壓均勻性。氣動高壓對焊球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。主要適用于水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。氣動高壓對焊球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
主要技術參數閥體
|
閥體形式
|
三段式鍛造閥體
|
|
公稱通徑
|
DN15～300mm、1/2"～12"
|
|
公稱壓力
|
國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB
|
|
法蘭標準
|
ANSI、GB、JB、HG等
|
|
連接形式
|
法蘭式、焊接式、螺紋式(適用于PN10MPa以內)
|
|
閥蓋形式
|
整體式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
|
氣動高壓對焊球閥閥內件
氣動高壓對焊球閥執行機構
|
執行器型號
|
GT、SR、ST、AT、AW系列單(雙)作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動高壓對焊球閥主要外形及連接尺寸
|
公稱通徑 DN(mm)
|
15～300、1/2"～12"
|
|
L
|
由于該閥門為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。
|
|
H、H1、H2
|
|
D
|
|
D1
|
|
D2
|
|
A1
|
|
b
|
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
