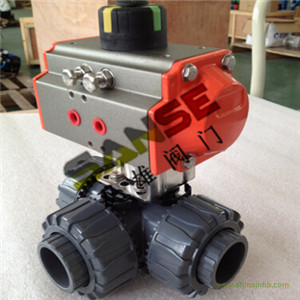

氣動塑料三通球閥產品簡介：
|
3PBV 三通塑料球閥 型號編制表 3PBV-□□□□□-□□
|
|
系列
|
操作類型
|
閥門口徑
|
材質
|
密封
|
公稱壓力
|
三通流向
|
選項（可選項）
|
|
3PBV-
|
M:手動
|
15：1/2"
|
A:PVC
|
F:PTFE
|
6:0.6MPa
|
L1：L型配置1
|
EX：防爆電動頭
|
|
|
D:氣動（雙作用）
|
20：3/4"
|
B:PP
|
|
10:1.0MPa
|
L2：L型配置2
|
S1：電磁閥AC220（限氣動）
|
|
|
S:氣動（單作用）
|
25：1"
|
|
|
|
L3：L型配置3
|
S2：電磁閥DC24V（限氣動）
|
|
|
DM:氣動（DA）+ 手輪
|
32：1-1/4"
|
|
|
|
T1：T型配置1
|
S3：電磁閥AC110V（限氣動）
|
|
|
SM:氣動（SR）+ 手輪
|
40：1-1/2"
|
|
|
|
T2：T型配置2
|
S4：防爆電磁閥AC220（限氣動）
|
|
|
E:AC220V電動開關型
|
50：2"
|
|
|
|
T3：T型配置3
|
S5：防爆電磁閥DC24V（限氣動）
|
|
|
F:AC380V電動開關型
|
|
|
|
|
T4：T型配置4
|
A1：限位開關（限氣動）
|
|
|
G:DC24V電動開關型
|
|
|
|
|
|
A2：防爆限位開關（限氣動）
|
|
|
T:AC220V電動調節型
|
|
|
|
|
|
D1:定位器（限氣動）
|
|
|
K:電動快開型
|
|
|
|
|
|
D2:防爆定位器（限氣動）
|
氣缸選配： JRP系列
氣缸形式： 雙作用 單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力： 雙作用4～8bar、單作用5～8bar
回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源起穩壓、過濾作用
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥
備注: 氣缸參數請另參考所選配的氣動執行器資料.
|
※球閥參數
|
※氣動執行器參數
|
|
·連接方式：雙由令
·口徑：3/8”～2”(DN10-DN50)
·三通L型、三通T型
·閥體：PVC、PP
·閥芯：PVC、PP
·密封：PTFE
·壓力：PN6/10KG
·成本低、質輕耐腐
|
·硬質鋁合金缸體
·齒輪齒條式設計
·雙作用或彈簧復位式
·NAMUR的附件安裝標準
·±5°調節
·可視指示器
·快速開關，百萬次開關壽命
|
