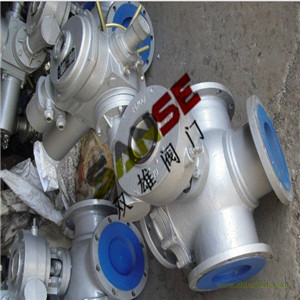

Q946電動四通球閥產品概述
Q946電動四通球閥是采用角行程電動執行器及四通球閥組成，在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產中；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中；Q946電動四通球閥得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。Q946電動四通球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
閥體及內件
|
閥體形式
|
四通鑄造閥體
|
|
公稱通徑
|
DN50～600mm
|
|
公稱壓力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
JB/T79.2-1994、 ASME/ANSI B165
|
|
連接形式
|
法蘭式
|
|
壓蓋型式
|
壓蓋壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
設計和制造
|
GB/T12237-1989； APl608
|
|
檢驗和試驗
|
GB/T13927-1992； APl 598
|
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
Q946電動四通球閥流向原理圖
如圖：“LL'’型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
|
閥體/閥蓋
|
GB
|
WCB
|
ZGlCrl8Ni9Ti
|
ZGOCfl8Nil2M02Ti
|
|
ASTM
|
WCB
|
CF8
|
CF8M
|
|
球體
|
GB
|
2Crl3
|
1Cfl8Ni9Ti
|
0Cfl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
閥桿
|
GB
|
2Crl3
|
1Crl8Ni9Ti
|
0Crl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
閥座
|
GB
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
|
ASTM
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
|
填料
|
GB
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
|
ASTM
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
聚四氟乙烯
|
柔性石墨
|
|
螺栓
|
GB
|
35
|
0Crl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A193B7
|
A320-B8
|
A320-B8
|
|
螺母
|
GB
|
45
|
0Cfl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A1942H
|
A194-8
|
A194-8
|
|
公稱壓力（MPa）
|
常溫最大工作壓力（MPa）
|
殼體試驗壓力（MPa）
|
氣密封試驗壓力（MPa）
|
高壓密封試驗壓力（MPa）
|
|
PN1.6
|
1.6
|
2.4
|
0.6
|
1.76
|
|
PN2.5
|
2.5
|
3.8
|
0.6
|
2.75
|
|
PN4.0
|
4.0
|
6.0
|
0.6
|
4.4
|
|
l50LB
|
2.0
|
3.0
|
0.6
|
2.2
|
|
公稱壓力PN
|
公稱通徑DN
|
尺 寸
|
|
L
|
L0
|
D
|
D1
|
D2
|
b
|
z-φd
|
H1
|
A
|
|
1．6MPa
|
50
|
260
|
130
|
165
|
125
|
100
|
16
|
4-ф18
|
205
|
根據配置
執行機構
大小而定
|
|
65
|
320
|
160
|
185
|
145
|
120
|
18
|
4-ф18
|
245
|
|
80
|
320
|
160
|
200
|
160
|
135
|
20
|
8-ф18
|
305
|
|
100
|
370
|
185
|
220
|
180
|
155
|
20
|
8-ф18
|
340
|
|
125
|
510
|
255
|
250
|
210
|
185
|
22
|
8-ф18
|
425
|
|
150
|
510
|
255
|
285
|
240
|
2'0
|
24
|
8-ф23
|
450
|
|
200
|
580
|
290
|
340
|
295
|
265
|
26
|
12-ф23
|
480
|
|
250
|
670
|
335
|
405
|
355
|
320
|
30
|
12-ф25
|
530
|
|
300
|
760
|
380
|
460
|
410
|
375
|
30
|
12-ф25
|
585
|
|
350
|
850
|
425
|
520
|
470
|
435
|
34
|
16-ф25
|
625
|
|
400
|
980
|
490
|
580
|
525
|
485
|
36
|
16-ф30
|
670
|
|
450
|
1080
|
540
|
640
|
585
|
545
|
40
|
20-ф30
|
705
|
|
500
|
1220
|
610
|
715
|
650
|
608
|
44
|
20-ф34
|
765
|
|
600
|
1360
|
680
|
840
|
770
|
718
|
48
|
20-ф41
|
840
|
注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據
