圓盤式疏水閥

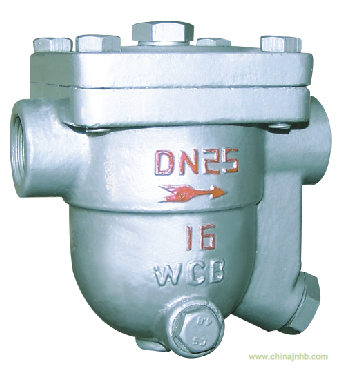

自由浮球式蒸汽疏水閥規格及技術參數 ：
公稱通徑（ DN ）： 15-150 ；
公稱壓力（ PN ）： 1.6-4.0Mpa ；
最高工作壓力 (PMO) ： 0.2-1.6 Mpa ；
最高工作溫度 (TMO) ： 350 ℃；
工作介質：蒸汽凝結水；
無負荷漏氣率小于 3% ；過冷度 0.5%
工作原理 ：
自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣閥已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
