【用途】
臭氧老化試驗箱可用于橡膠類制品如硫化橡膠，熱塑性橡膠，電纜絕緣護套等產品，在靜態拉伸變形下，暴露于密閉無光照的含有恒定臭氧濃度的空氣和恒溫的試驗箱中，按預定時間對試樣進行檢測，從試樣表面發生的龜裂或其它性能的變化程度，以評定橡膠的耐臭氧老化性能。
【試驗方法】
根據試驗方法及標準可分為“靜態”和“動態”，靜態是指樣品被拉伸好后放放試驗箱做測試，動態則是把樣品放置在試驗箱的夾具上，邊拉伸邊做試驗，拉伸的浮動為被測樣品本身的5%-45%左右。
【標準依據】
GB/T7762-2003 硫化橡膠或熱塑性橡膠 耐臭氧龜裂 靜態拉伸試驗方法；
GB/T2951.21-2008電纜絕緣和護套材料通用試驗方法，
GB/T 11206-2009橡膠老化試驗 表面龜裂法；

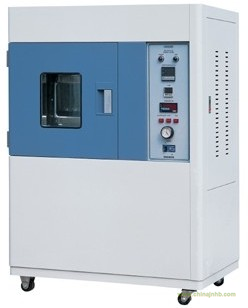

【箱體結構】
1、箱門合理的位置設置一個透明窗口，用以觀測室內試樣的變化。觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜，具有透明、隔熱、不易產生蒸汽結霜等優點；
2、設備采用長軸風扇電機進行攪拌，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫度均勻并一直保持穩定；
3、采用無反作用門把手，操作更容易；
4、機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，最后將腳輪固定。
【主要規格參數】
|
型號規格
|
HE-CY-100L
|
HE-CY-250L
|
HE-CY-500L
|
HE-CY-1000L
|
|
內箱尺寸（MM）
|
450*500*450
|
600*750*500
|
800*900*700
|
1000*1000*1000
|
|
外形尺寸（MM）
|
870*1670*1050
|
1020*1670*1050
|
1120*2070*1400
|
1420*2170*1600
|
|
總功率
|
1500W
|
1800W
|
2500W
|
3000W
|
|
溫度范圍
|
常溫～70℃
|
|
臭氧濃度
|
0~1000pphm
|
|
臭氧濃度偏差
|
±10%
|
|
溫度均勻度
|
±2℃
|
|
溫度波動度
|
±0.5℃
|
|
相對濕度
|
≥60%RH
|
|
試驗裝置
|
新型試樣架（每個夾具能安裝測試件拉伸能滿足I型啞鈴和實際工作）
|
|
試樣架旋轉角度
|
360度(轉速1轉每分鐘)
|
|
動態拉伸頻率
|
0.5HZ
|
|
氣流速度
|
12～16mm/s
|
|
溫度控制器
|
可程式觸摸屏控制器
|
|
時間控制
|
時/分/秒（可設定）
|
|
臭氧濃度分析
|
進口濃度分析調儀4～20mA輸出，RS-232通訊端口
|
|
臭氧發生器
|
無聲放電管式
|
|
安全保護
|
漏電、短路、超溫、電機過熱、過電流保護
|
【樣品架要求】
1、由外殼、電子元器件、臭氧發生器這幾大部件組成
2、在所要求的伸長下用夾具固定試樣的兩端，與臭氧化空氣接觸時，試樣的長度方向要與氣流方向基本平行
3、夾具應由不容易分解臭氧的材料(例如鋁)制成。
4、使試樣旋轉速度在(20^-25)
mm/s之間，在一垂直干氣流的平面內，每件試樣連續地沿著相同的途徑移動
5、同一個試樣旋轉一周的時間為(8^-12) min.試樣的掃描面積(圖2中表示的陰影部分)最少是試驗箱的有效面積的40%.
6、試樣制備應符合GB/T
9865.1 的規定。試樣最好從新制模壓出的試片上裁取，如果需要，可以從成品上裁取。試樣至少應
7、每一試驗條件至少使用3個試樣。
8、長條標準試樣寬度為不小于10mm，厚度2.Omm士0.2mm，拉伸前夾具兩端間試樣的長度不少于40mm
